请教STEP7硬件组态中PROFIBUS参数Hex parameter assignment设置。
刘玉蓉
发布于2014-10-09 15:30
1
0
标签：
请教在硬件组态中CPU315-2DP通过PROFIBUS带一个EM277或者带MM440时，在从站属性设置中的station parameters/hex parameter assignment/user-prm-data参数如何设置。如图中红色圆圈中的参数。

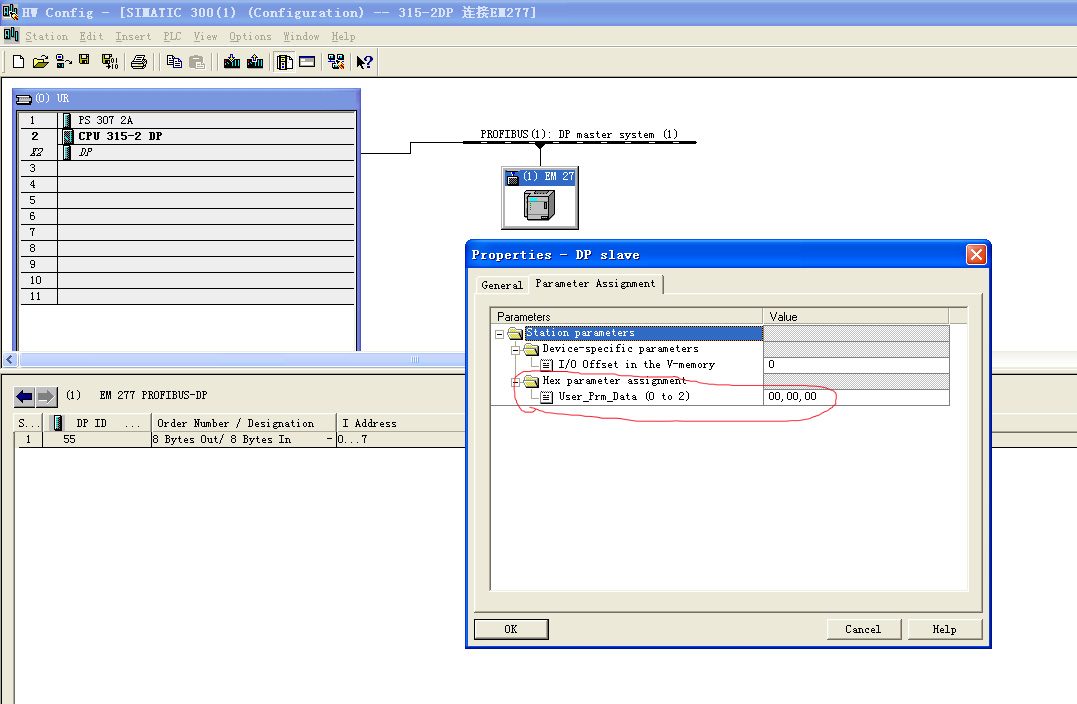

图片说明： 1，315DP连接EM277 2，315DP连接MM440
佳答案
它就是你参数设置的十六进制值.。
s7-300与s7-200通过EM277通讯时，对于EM277而言，有时需设置偏移量，其他不需设置。如，Hex Parameter Assignment不需要设置。
Assigning Hex Parameters：
Parameter data is specified in hex format in the "Assigning Hex Parameters" folder. Prerequisite for an adaptation of the values is that you are acquainted with the structure of the parameter telegram of the DP Slave (see also EN 50170 or IEC 61158).
