关于液位的问题。
刘玉蓉
发布于2014-10-08 17:41
29
0
标签：
一个挂面加工厂的系统。用的是s7-200，并不是我做的，我去给他们改进。
系统主要用于和面，搅拌。向一个大铁箱加入定量的水，然后和面，水不能多不能少。大罐负责配水，小罐负责定量。
现场有个大罐，负责配料。加入水，盐，碱等配料，搅拌均匀。(问题也不在这）。
将大罐中的配好的水，定量抽到小罐中。（这部分计量不准）这部分流程是：
1、泵打开后，抽大罐中的水，抽到小罐中。
2、“液位继电器”用来定量。他们把“液位继电器”的触头悬挂在固定的位置，当有水到达它的时候，然后关断。液位继电器，我次听说，上网一查，还真有。他的触头就跟 加油站的溢油报警 的触头一样 ，一被淹没，就有动作。
3、到达液位后，自动关断。打开小罐的阀门，水就流到“和面”的铁箱。
问题是：这种水中会产生泡沫。时间长了，泡沫堆积越来越多。当泡沫碰到 液位继电器的触头，就断关掉泵了。水不够，得人工加。这套设备在高处，加水不方便。
他们的意思时，做一套相对独立的小系统（让我来做这个小系统），跟搅拌等工序分开，只负责加水。每一小套系统资金也就提供1500。他们觉得很容易实现。
我的理解是：
1、用流量计有点不现实，得重新安装管道，流量计也贵，他的水也不纯净，有盐，碱，等杂质。
2、用重力传感器也不现实，他们没有“质量”这个概念，只说到那条刻度线，密度他们也不知道。还有现场的铁架，水罐，都固定好了，用重力传感器也很麻烦。
3、我觉得用那种浮球式的液位控制器，泡沫可能顶不起来。价格应该不太贵吧。
1500块，老板是想和他们建立合作关系。
大家有什么好主意，既便宜，又能实现一定的精度。他们说，只要到达那个刻度。刻度是人工画的。

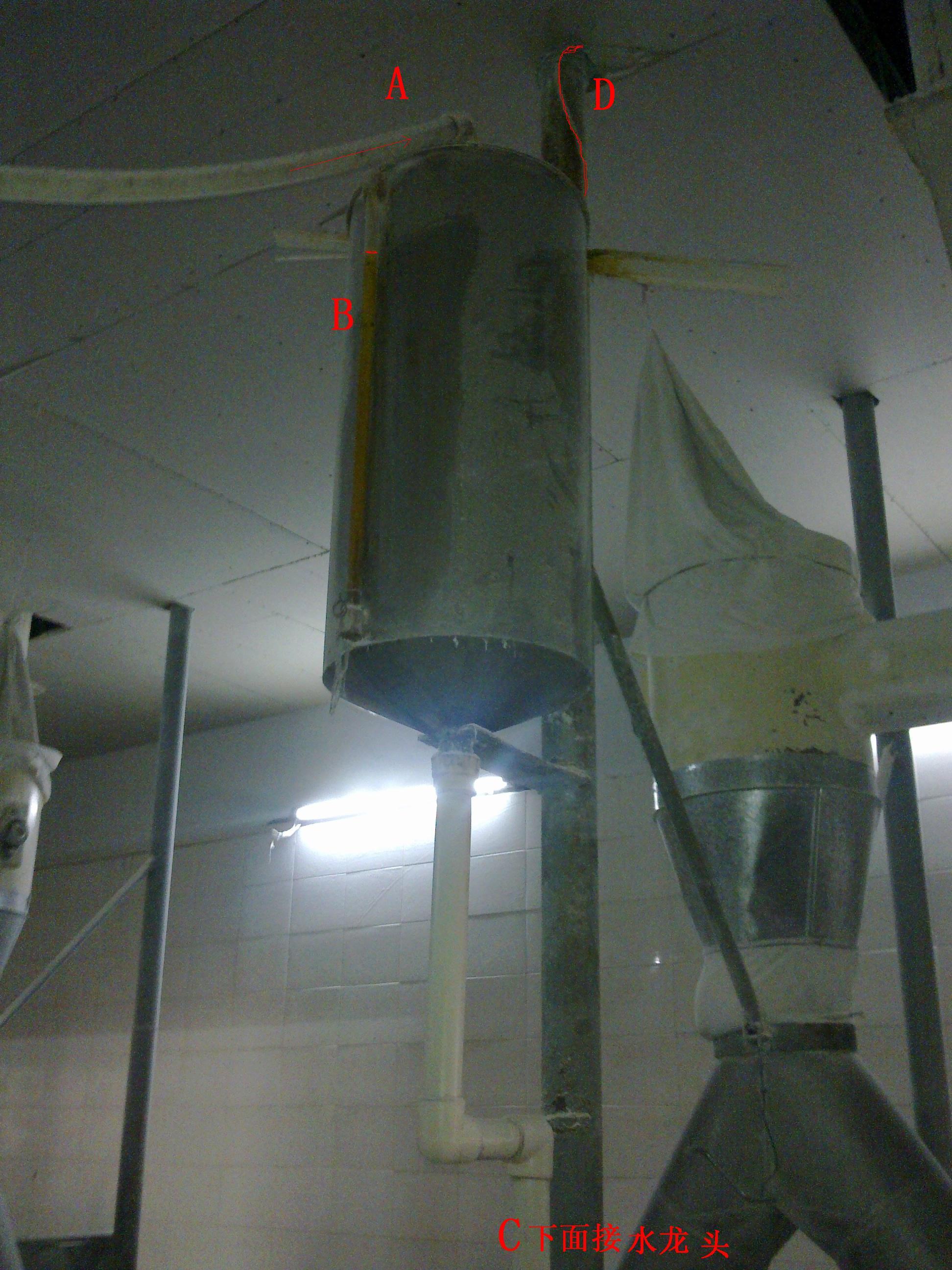

问题补充：
A管：跟普通水管一样，泵打开后，抽大罐中的水。
B：液位指示。
C：接水龙头，达到要求液位后，打开水龙头。
D：这个是个“液位继电器”的触头的两根线。
--------------
用个有漏洞的塑料板，泡沫会漫过漏洞，附在塑料板的表面，还是会用影响吧。
补充：浮球的行吗？它能屏蔽泡沫的干扰吗？
图片说明： 1，小水罐，示意图。
佳答案
以前曾见过这样来控制液位的，具体到你的挂面项目，至于1500块钱，可以这样实现：
1、按大罐内侧形状用塑料（无毒）或木材做一个盖子，这个盖子可随罐中的水位升降，盖子升到或降到特定位置就会碰到 液位继电器的触头，就断关掉或接通泵了。
2、这个盖子并非是完全密封的，盖子中间可以有太小不同、各种形状的孔洞来安装管道等设备。
3、只要这盖子可随罐中的水位升降即可，这样应用硬物来接触液位继电器的触头非常可靠。
4、高位安装液位继电器的触头较容易实现，在低位安装液位继电器的触头需采取密封与绝缘措施。
