MODBUS-RTU通讯问题
刘玉蓉
发布于2014-09-28 17:19
19
0
标签：
MB_MASTER中DATA_PTR之DB如何定义，为何出现16#818C错误；如改为MW200则出现16#818B错误；请问错误在那里？
问题补充：
1.首先感谢左传及lee nd2009之协助，原16#818C或16#818B错误已解决；但新问题如下：连接外设仪表是一个PID温控器，FC03范围为0~138，用RS485直接电脑测试显示都没问题；经由S7-1200读不到资料，图片如附加3张，烦请再指正，谢谢！
图片说明： 1，MB_Master ONLINE 2，MB_master 3，MB_MASTER_DB 4，MB_DB
佳答案
1、错误信息：818B 指向本地数据源/目标的指针无效： 大小不正确
818C DATA_PTR 的指针无效或 Blocked_Proc_Timeout 无效。必须是 DB（允许符号访问和直接访问）或 M 存储器。
2、 MB_MASTER中DATA_PTR之DB如何定义？
DATA_PTR 参数指向要写入或读取的 DB 或 M 地址。 如果使用数据块，则必须创建一个全局数据块为读写 Modbus 从站提供数据存储位置。
说明
DATA_PTR 数据块类型必须允许直接寻址
该数据块必须允许直接（绝对）寻址和符号寻址。 创建该数据块时，必须选择“标
准”(Standard) 访问属性。

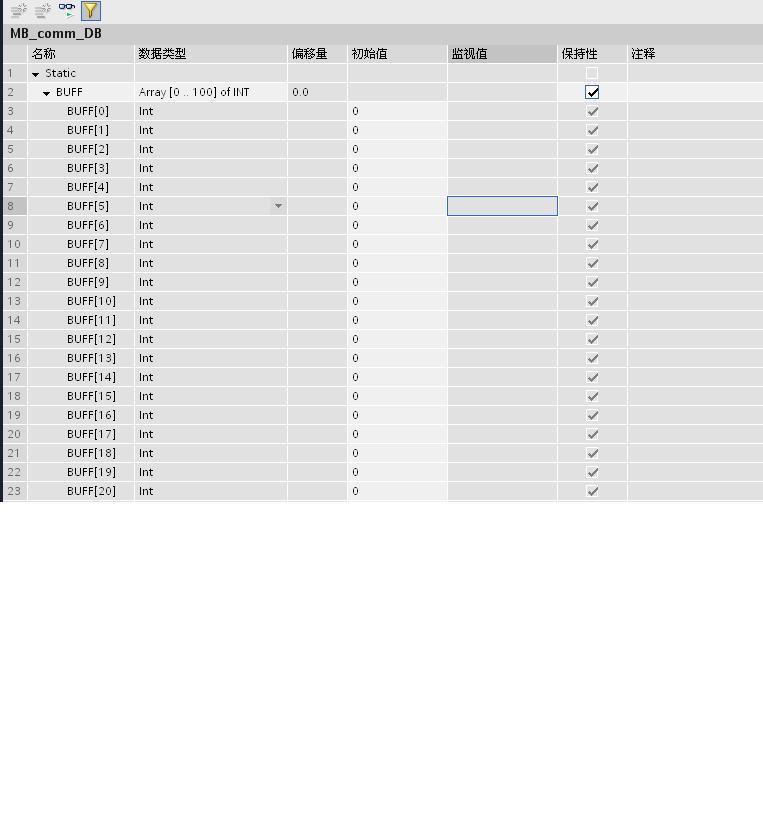

DATA_PTR 参数的数据块结构
● 这些数据类型对 Modbus 地址 30001 到 39999、40001 到 49999 和 400001 到
465536 的字读取有效，对 Modbus 地址 40001 到 49999 和 400001 到 465536 的字
写入也有效。
– WORD、UINT 或 INT 数据类型的标准数组
– 指定的 WORD、UINT 或 INT 结构，其中每个元素都具有唯一的名称和 16 位数据
类型。
– 指定的复杂结构，其中每个元素都具有唯一的名称以及 16 或 32 位数据类型。
● 用于 Modbus 地址 00001 到 09999 的位读取和写入和 10001 到 19999 的位读取。
– 布尔数据类型的标准数组。
– 具有唯一名称的布尔变量的指定布尔结构。

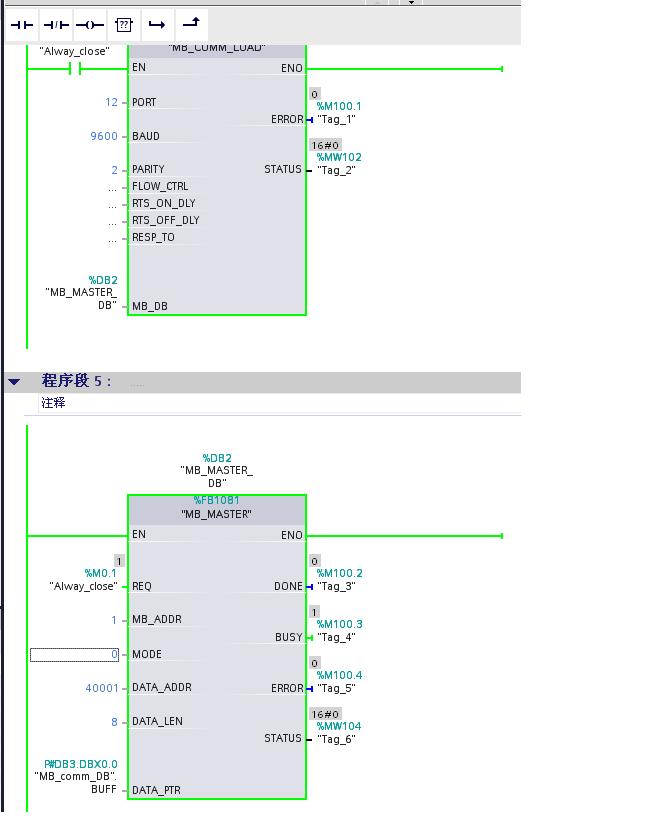

3、你的错误之处在于：（1）MODE 和 Modbus 地址一起确定实际 Modbus 消息中使用的功能代码。根据你的程序选择的MODE 为0，Modbus地址是：1，两者确定的功能是：每个请求 ，读取输出位：1 到 1992 或 2000 个位
（2）你在DATA_PTR程序输入MW200 ，显然数据的长度不能满足，它只有16位，而你读1-2000个位，所以出现16#818B错误。
（3）你在DATA_PTR程序输入“MB_DB"块指针无效，可能的原因：A、数据长度不够，B、你引用的数据块没有选择必须选择“标准”(Standard) 访问属性。
导致你程序出现的错误16#818C错误。
可以参考：《S71200的说明书》
https://www2.ad.siemens.com.cn/download/Upload/AS/manual/39710145[1].pdf
例子可以参考：《如何通过Modbus RTU协议实现S7-1200 与PAC3200的通信》
https://www2.ad.siemens.com.cn/download/Upload/AS/application/A0403.pdf
