触摸屏下载程序后与PLC连接时自动重启

刘玉蓉发布于2014-09-23 17:37 4 0 标签：

触摸屏:KTP 1000 Basic color DP 订货号：6AV6 647-0AE11-3AX0
PLC:CPU416-2DP

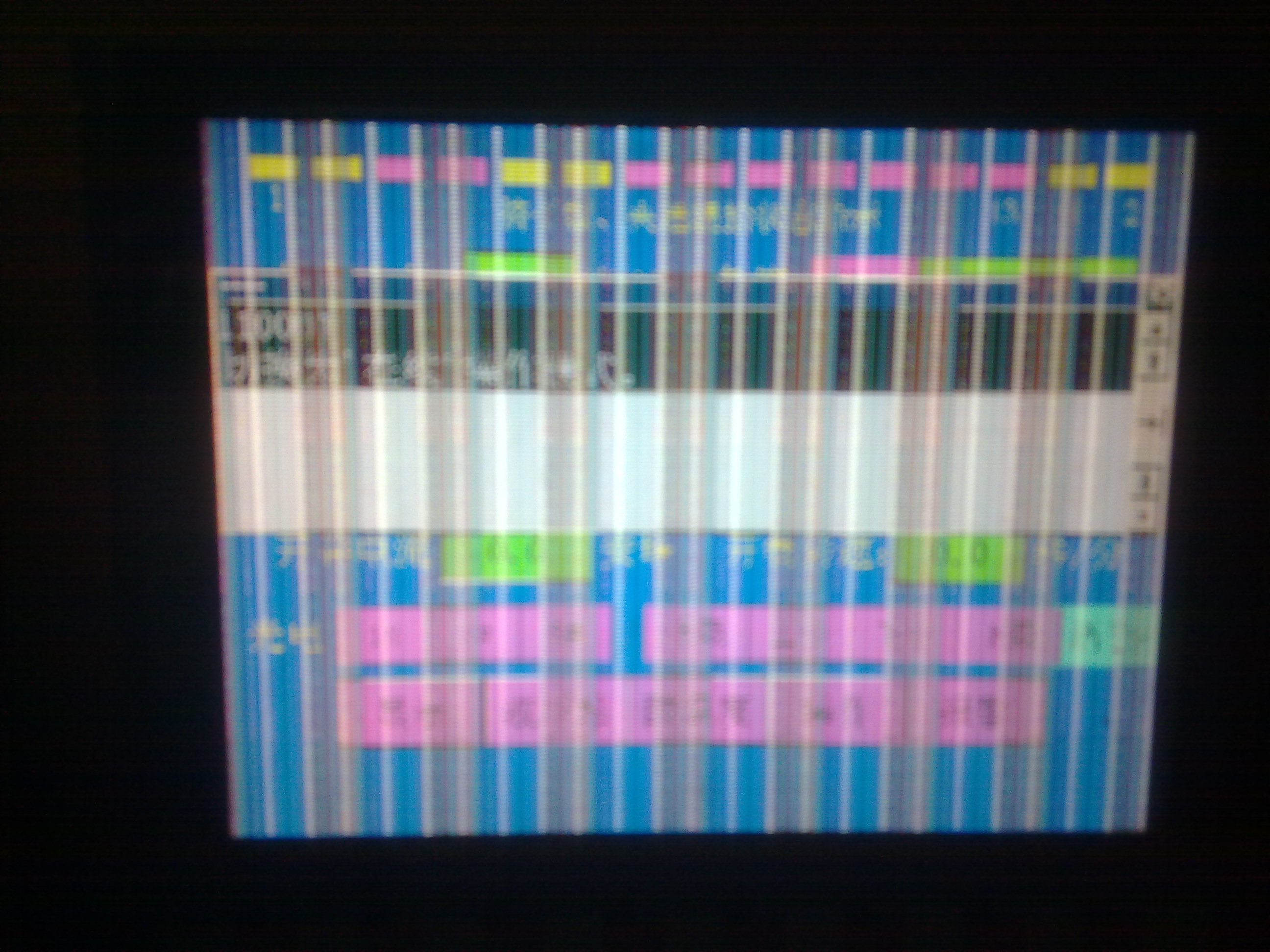

触摸屏用PPI电缆下载程序后与PLC连接后上电出现重启、显示异常

佳答案

从你的图片上看可能是触摸屏系统存在问题，建议你对触摸屏做一次OS更新（恢复出厂设置），OS更新的大概步骤：
1. HMI 设备上电，做好硬件通讯连接，并在控制面板里设定好下载的路径。
  2. 在组态计算机的WinCC flexible 中选择菜单命令“项目 ? 传送 ? 通讯设置”。
  这将会打开“通讯设置”对话框。
  3. 选择HMI 设备类型。
  4. 设置连接参数。
  5. 单击“确定”关闭对话框。
  6. 在WinCC flexible 中选择菜单命令“项目? 传送? 更新操作系统”。
  7. 在“映像路径”中，选择包含有HMI 设备映像文件*.img 的文件夹。
  HMI 设备映像文件可以在WinCC flexible 安装文件夹的“WinCC flexible Images”下找到，
  或者在相应的WinCC flexible 安装光盘上找到。
  8. 选择“打开”。
  打开映像文件后，将在输出区域显示HMI 设备映像文件的版本信息。
  9. 在WinCC flexible 中选择“更新OS”，以运行操作系统更新。按照WinCC flexible 的说明进行操作。将出现一个状态视图，指示操作系统的更新进度。
注意：
(1)更新过程电脑没有关闭杀毒软件和防火墙也有可能导致OS更新失败,(2)OS更新方式要求KTP 1000 Basic color DP 上电的时间比较严格，可以多尝试几次，出现引导后立即上电，几乎同时，好找别人协助一下。OS更新的时间比较长，更新完了系统会自动重启，再重启完成之前不能断电，关于更新使用什么通讯电缆，参考下面的手册：
《对于操作员面板如何进行操作系统更新(OS 更新)？》
https://support.automation.siemens.com/CN/view/zh/19701610
《各种操作面板有什么传输选项?》：
https://support.automation.siemens.com/CN/view/zh/19109408
