关于电机在两地启停问题
刘玉蓉
发布于2014-09-18 17:20
1
0
标签：

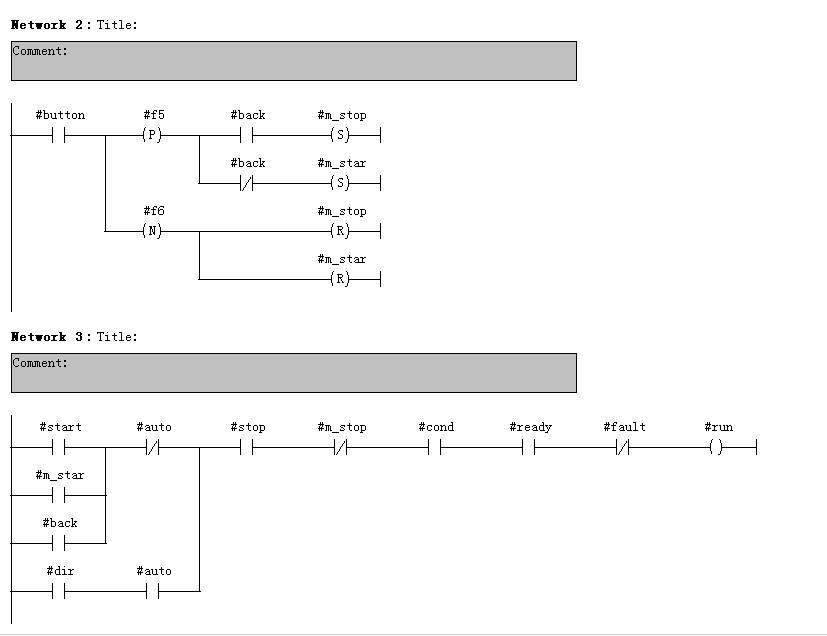

我的电机要在两个地方控制。触摸屏上面做一个按钮，按一下启动，再按一下停止，同时在外面操作台上也有一个实物按钮，也是按一下启动，再按一下停止，任一个启动和停止在两个地方都有效！我程序里写的只是触摸屏上起动方式，实体按钮想不出个更好的方法，请大家替我想想程序怎么改？附图--（泵的单按钮启停）

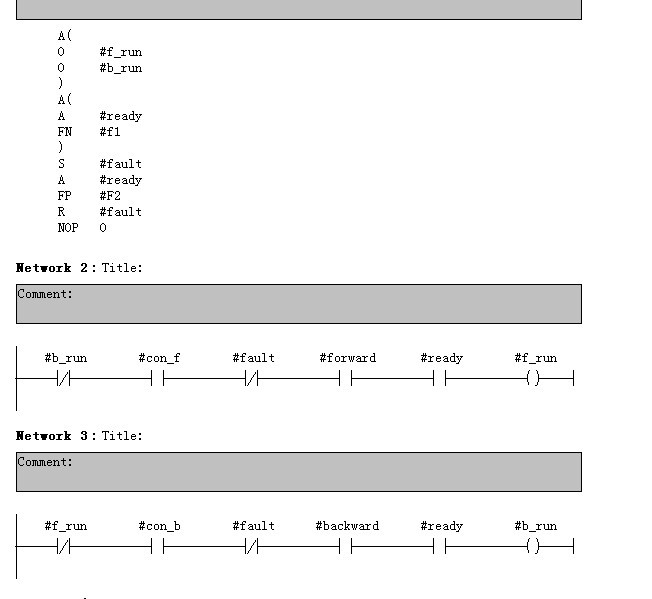

2。关于电机正反转的问题，我写了个程序，感觉有点问题，但有想不出哪时里有问题 图（电机正反转）
3。关于变频器的控制问题，操作台上有个电位计手动输入到PLC模拟量（0--10V）模块，再通过模拟量输出模块给定到变频器，控制电机快慢，变频器同时会输出个反馈电流输入到模拟量输入模块，电流要在屏上显示，同时，在屏上输入一个频率电机运行，问题是屏上输入一个频率会和电位计输入的值冲突吗？可不可以直接把电位计的输入值 PIW 265 MOVE给输出 PQW 260 呢？反馈电流在屏上怎么转换？屏上输入的频率怎么转换给PLC？
可能表达的不太清楚。
图片说明： 1，电机正反装 2，泵的启动程序
佳答案
（1）触摸屏和单键按钮可共用一个变量实现启停和交叉启停，但是建议触摸屏上和操作台上有个指示电机运行状态的信号。
（2）正反转的话，你程序里只要搞好互锁就行。
（3）是屏上输入一个频率会和电位计输入的值冲突吗？有冲突，要搞个切换变量来分别赋值。
