现场有个BUS站点故障，这个站点是诊断中继器，使用PG连接在线查看，诊断中继器的模块诊断里的故障信息是这样描述的:Module configured, but not available Preset/Actual mismatch: (inserted and configured module types are not the same) - Expected type: DP Slave (6ES7 972-0AB01-0XA0)。但是实际上硬件配置与现场完全相符，线上的设备也正常运行。是什么原因呢？硬件本身还是网络。
问题补充：
现场的另外两个诊断中继器前4天也是同样的故障，我把他们各自的24v电断了然后才给电，到目前没有出现该故障。现在的这个诊断中继器是前不久刚装的，一周时间左右并没有这样的故障，可是现在却出现，它本身的指示灯均正常显示！！！

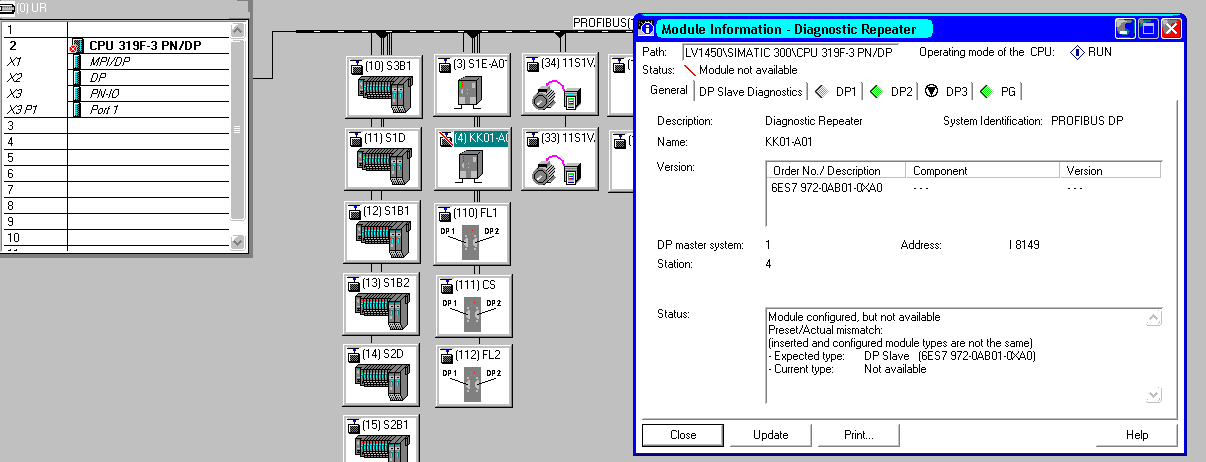

图片说明： 1，诊断中继器
佳答案
从故障现象看，利用Simatic step -7 manager对整个网络进行诊断，得到的结果是诊断中继器硬件配置与现场不相符，因此可以重点对该DP Slave (6ES7 972-0AB01-0XA0)进行硬件重新组态，并检查该诊断中继器上的设定，以及DP连接器上的终端电阻的设定，正确应设为“OFF”，同时还必须检查，Profibus DP网络内部的Profibus在该诊断中继器的接线是否接触不良，必要时打开检查链接该诊断中继器的DP电缆的终端连接器的插头内部接线情况，如有必要，建议更换一个新的DP电缆的终端连接器。
