step7 FC105遇到的问题
刘玉蓉
发布于2014-09-18 17:19
1
0
标签：
如下边图示，在FB1中调用FC105，MD50作为一个输出，在OB1中调用FB1,输出口接MD60,但是通过PLC-SIM查看MD50结果正确，但MD60却不对。这是为什么？
问题补充：
我在FC105中的IN、HI_LIM、LO_LIM跟OUT脚分别用我定义的临时变量不能为什么添加#呢？添加上变量就变红色了

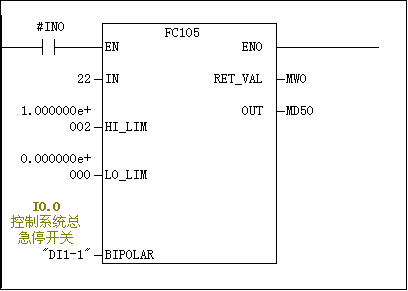

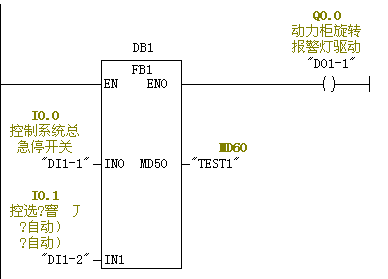

图片说明： 1，FB1 2，OB1调用FB1
佳答案
首先回答你的问题补充：
为什么在FC105引脚处不能加#，首先你要在FB1变量表 IN OUT START 写入你的变量声明，只有写入这些在FC105的引脚处调用的时候才能出现#这个符号代表是局部变量。
调用这样的程序，你首先建个FB1块在FB1的变量声明表中写入你要局部变量，按照你的例子应该这样写在FB1中变量声明中int 写入INT0 INT1类型为bool 在OUT中写入MD50。这样就可以了，应该不会有问题了。这个做好以后在OB1中调用FB1，注意先后顺序，先写FB1 完了以后在OB1中调用FB1
建议你试试
