WinCC回传问题
刘玉蓉
发布于2014-09-17 17:20
7
0
标签：
公司有一个出触摸屏，型号是TP277-6，触摸屏里面卡也安装了，现在我要把触摸屏里面的画面通过WINCC上传到电脑里面进行更改，我要在软件上选回传还是哪个功能（具体见图片），并要用什么编程线来连接通讯，在触摸屏画面上还要选择什么才能实现上传。
问题补充：

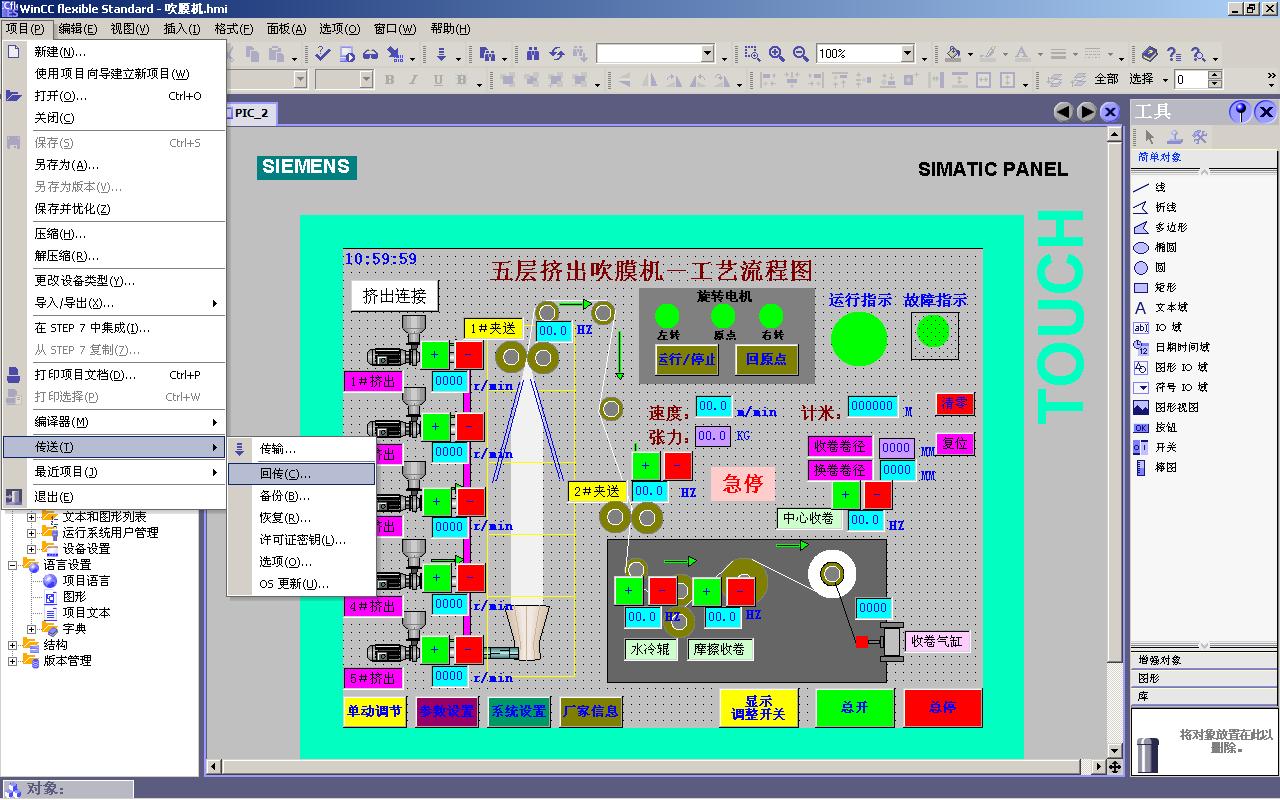

具体见图片
图片说明： 1，1
佳答案
如果要回传触摸屏程序必须具备以下条件
1，触摸屏要装有存储卡
2，编程人员在下载程序的时候，勾选了回传功能。
3，如果以上两项都满足，你就新建个项目，设备类型和实际触摸屏型号一致，在“项目”--“传送”--“传送设置”中设置好通讯端口和协议。
4，如果不能回传，建议你用Prosave软件备份触摸屏的镜像程序，但这样得到的文件是无法打开和编辑的，只能用于下载和恢复触摸屏程序。
回传的前提是你的触摸屏有存储卡（有些触摸屏不支持存储卡，也就无法支持回传功能），并且你的触摸屏程序原来下载时在传送设置中勾选了“启用回传”选项。
1.首先新建一个项目，设备类型和实际触摸屏型号一致，在“项目”--“传送”--“传送设置”中设置好通讯端口和协议。
2.选择“项目”--“传送”--“回传”。
上面的方法回传的文件是可以在电脑上打开并编辑的。
如果不具备回传条件无法回传触摸屏程序，你就只能用备份功能上传触摸屏程序了，方法是“项目”--“传送”--“备份”，但这样得到的文件是无法打开和编辑的，只能用于下载和恢复触摸屏程序。
参考资料：https://www2.ad.siemens.com.cn/download/Upload/AS/faq/21907703.zip
