两个S7-200通讯怎么串口被烧？？

刘玉蓉发布于2014-09-17 17:20 6 0 标签：

用两个S7-200 CPU224XPCN 想做一下PPI主从站通讯和MODBUS通讯的实验，自己用两个九针口,公头,焊接了一条线 3-3,8-8
两个PLC都用PORT0口，插上我焊的这个线，两个PLC上电，怎么有一个PORT口冒烟了？
两个PLC的系统块对PORT0的设置都是默认的，没动。
是不是一定得拿去维修了啊，冒烟的那只PLC和电脑都没法通讯了。
请问为什么会烧端口啊？？？ 3-3,8-8不对？？

问题补充：
今天用原装USB/PPI和冒烟的PORT0通讯上了，程序上传下载都可以。
原装电缆型号为6ES7 901-3DB30-0XA0，这根是找别人借的。
这是不是说明PORT0口还能用,还能进行PPI主从通信。
发现PORT0能用后，我又焊了一根3-3,8-8，5-5，两端外壳端接电缆屏蔽,。 PPI主从通讯还是失败了。
顺便求一个PPI主从通信，主站和从站的例子，我自己编了一个主站IB0控制从站QB0，没反应，也许是我编写的有错误吧

佳答案

焊接了一条线 3-3,8-8？
必须用屏蔽线将两个S7-200的两个插头金属壳连在一起。否则存在不等电位
1、串口被烧一般原因：
、接线错误或有高电压传人。
、两个插头之间存在不等电位。
、带电插拔。
2、接线要注意：
S7-200 CPU通信口的共模抑制电压是12V。所以对于这类非隔离型的RS-485端口。所以对于这类非隔离型的RS-485端口，保证通信口之间的信号地等电位非常重要，好将它们连接在一起（并不是说一定要接地）。
用屏蔽线将两个S7-200的两个插头金属壳连在一起。
3、详见上传的接线图。

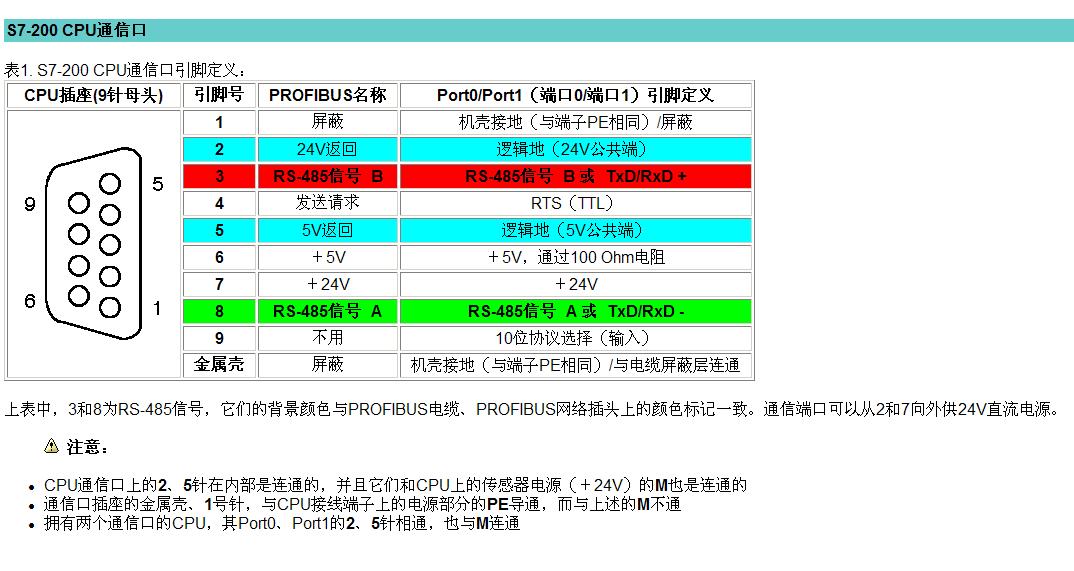

图片说明：1，RS485接线图
