在UDT中如何建立String[]数据类型

刘玉蓉发布于2014-09-16 17:03 117 0 标签：

如图片中STRING，请帮我分析下图片中的具体意思好吗？
字符串是：211808F070

问题补充：
String[4]中的4，是代表字符串的长度！但是我的实际字符串是：211808F070 ，是10个字符，图片中定义了24个字符怎么理解？其中，绿色标记的部分怎么理解？

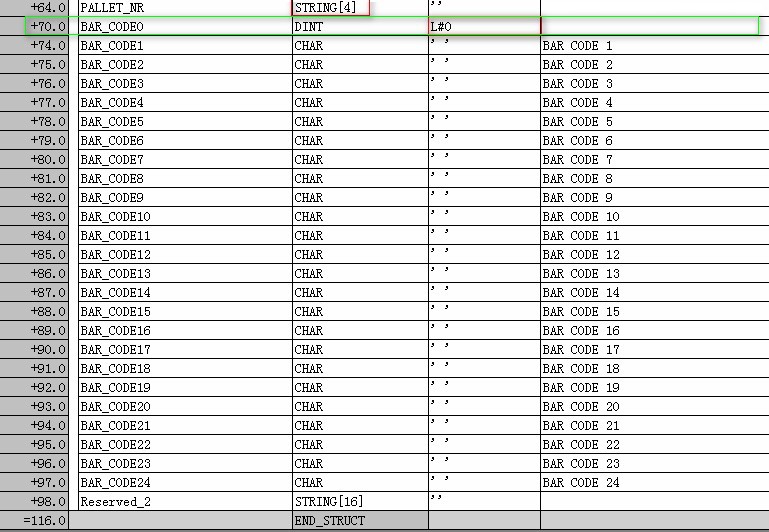

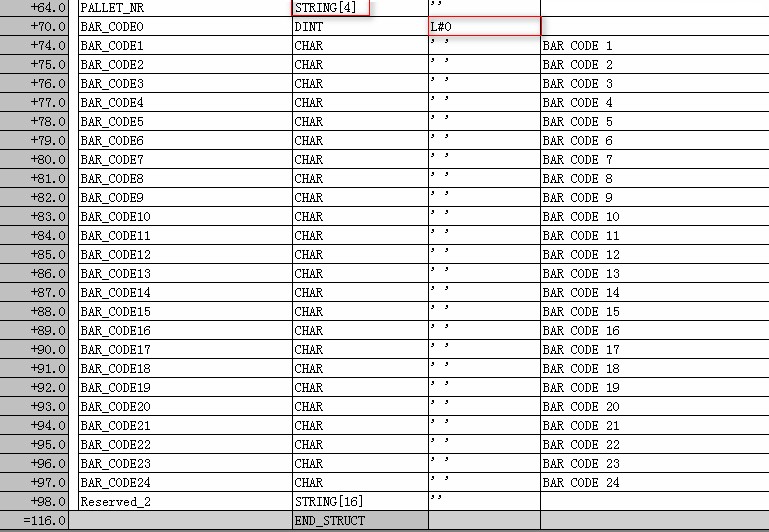

图片说明： 1，UDT变量 2，UDT变量

佳答案

1.字符串STRING 字符串是一组ASCII码，一个串内可定义多254个字符，占用256 B内存。串中每个字符占用1 B，内存中头两个字节存储串的长度信息。个字节存放此串的定义长度(默认值为254个字符)，第二个字节存放字符串实际长度。例如，String[7]定义长度为7的字符串，占用内存9 B(2+7)。若不定义长度，则默认为254个字符.
2.32 位整数（DINT，Double Integer）高位为符号位，取值范围为-2 147 483 648～2 147 483 647。即你标记的绿色就是这种数据类型，它的初始值为0,它在该STRUCT定义的UDT数据块的地址70.0，它的符号地址为BAR_CODE0。
3.CHAR为字符型的，ASCII字符类型，其长度为1个字节。
4.结构（STRUCT）将一组不同类型的数据组合在一起，形成一个单元。即你所发的图片上面就是定义了STRING[4],DINT,CHAR,STRING[16]这几种数据类型单元。STRUCT用法详见上传实例图片。首为STRUCT,末为END_STRUCT。
你所上传图片的列为地址，第二列为名称，第三列为数据类型，第四列为初始值，第五列为注释。所以你关键要理解其数据类型，和UDT是可由各种数据类型组合在一起，也可以是单一，你所上传片就是组合的。
至于UDT数据类型使用方法详见：https://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_ID=77386&cid=1029

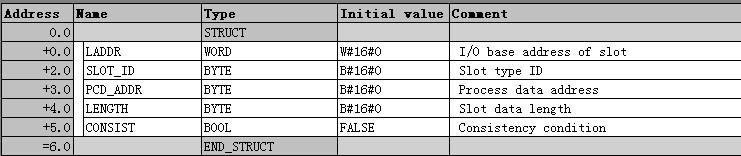

图片说明：1，UDT中struct实例
