300DP与mm440通信
刘玉蓉
发布于2014-09-15 17:47
85
0
标签：
请详细指教下图片的代码的功能吗？如：修改单字：P2010(1)--DBW24=200A DBW26=0180，是怎样算来的？？？P2200图片中也是一样困惑，请详细讲解好吗？
问题补充：
PKE具体讲解:如200A，P2200--80C8是怎样来的？IND具体讲解如0180是怎样来的？PWE1，PWE2可以详细讲解吗？
图片说明： 1，dp与mm440通信 2，DP 3，DP 4，DP 5，DP 6，DP 7，DP
佳答案
根据你上传图片及提出问题可得：

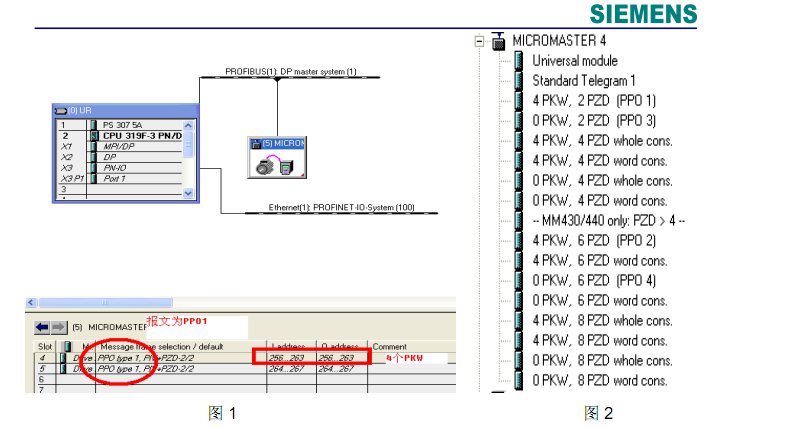

PKW数据区为PIW256－PIW263，PQW256－PQW263；
PZD数据区为PIW264－PIW267，PQW264－PQW267；
其中：

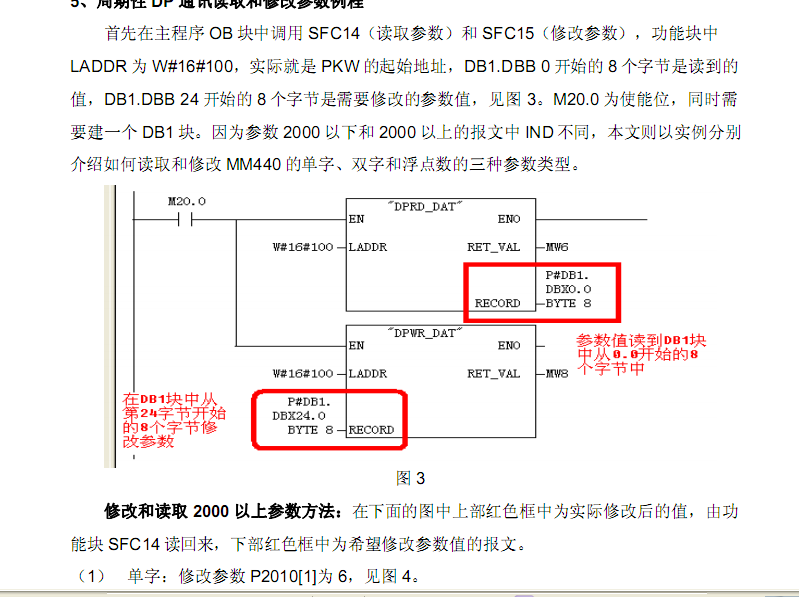

SFC14("DPRD_DAT")用于读PROFIBUS从站(MM440)的数据；
LADDR:硬件组态时PKW的起始地址W#16#100即PIW256（十进制）；
RECORD:数据块(DB1)中定义的PKW数据区相对应的数据地址；
RET_VAL:程序块的状态字，可以以编码的形式反映出程序执行的状态和错误信息。
SFC15("DPWR_DAT")用于将数据写入PROFIBUS从站(MM440)。
LADDR:硬件组态时PKW的起始地址W#16#100即PQW256（十进制）；
RECORD:数据块(DB1)中定义的PKW数据区相对应的数据地址；
RET_VAL:程序块的状态字，可以以编码的形式反映出程序执行的状态和错误信息。
（注：对PZD过程数据读写与PKW相同，只需要编程RECORD地址里面的数值即可。至于DB1中所对应地址以及具体设定值信息可以参考频器MM440手册）。

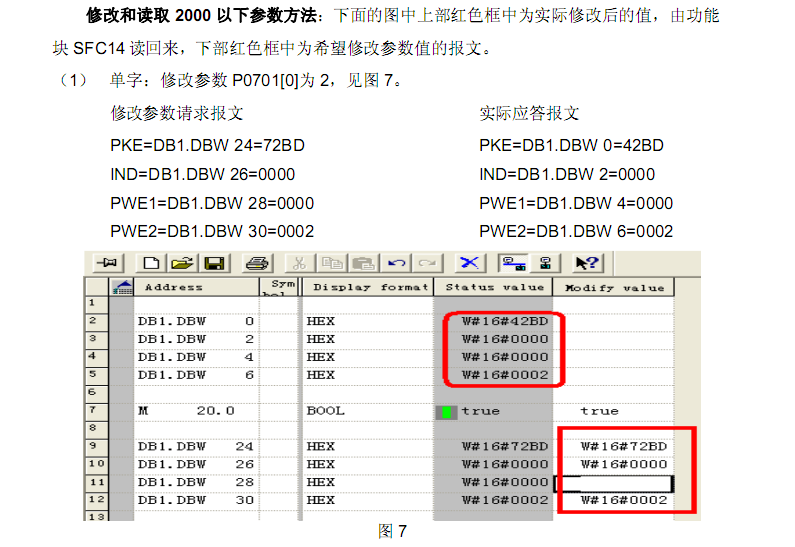

当写P2010参数时将PNU（即参数号2010）减去2000为10再转换为十六进制A。

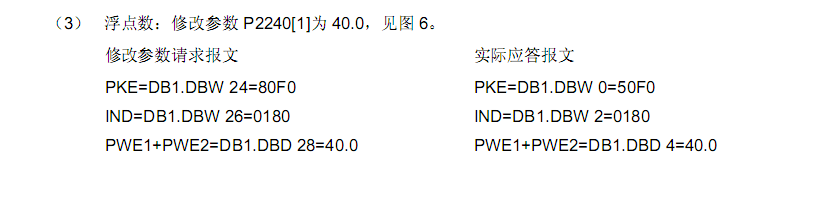

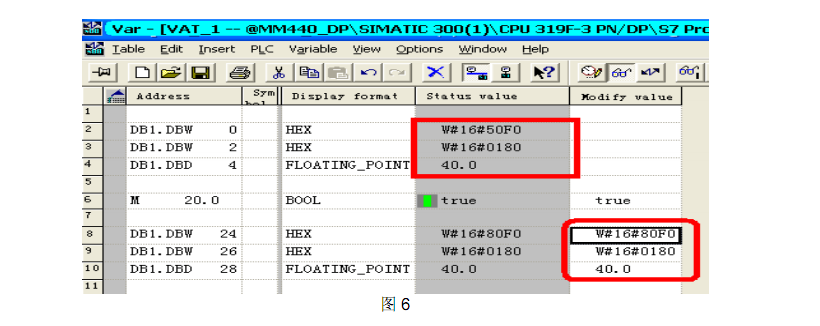

至于P2010=200A的含义就是20－代表写请求（无数据分组、单字）；0A－就是上述2010－2000＝0A，即所修改的参数号（PNU）。200A就组成PKW定义中PKE(即参数表示符）。0180即表示PKW定义中IND(即索引），其中1表示数据分组编号，8表示该参数在2000－3999范围内。后面跟着就是PWE（即参数值），包括PWE1和PWE2.故由PKE、IND和PWE组成PKW定义。（注：该PKW的定义详细可参考以下链接，里面讲得很清楚）
PKW数据含义和传送规则可参考：
1.怎样用PKW（参数区）方式读写参数：
https://www2.ad.siemens.com.cn/download/Upload/LD/faq/518.zip
2.MM40手册：
https://www2.ad.siemens.com.cn/download/Upload/MC/manual/128.pdf
