一条高速计数指令的问题
刘玉蓉
发布于2014-09-15 17:47
42
0
标签：

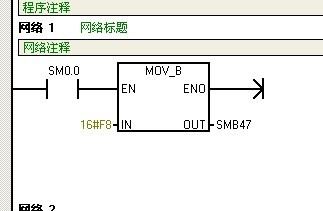

请问一下这条指令（附件中有图）中的16#F8是什么意思呀？怎么理解？
问题补充：
请教一下16#F8表示的什么数字呢？是不是转换成二进制后就变为8个1或0组成的二进制数？？分别写入SM47.0-SM47.7这8个地址位里面呢？？SM47.0-SM47.7中的数值分别为多少呢？哪个是0、哪个是1？
图片说明： 1，图片
佳答案
SMB47为高速计数器HSC1的控制字，其每位含义如下：
SM47.7:启用HSC：0 = 禁止HSC , 1 = 启用HSC
SM47.6将新的当前值写入HSC：0 = 无更新 ,1 = 更新当前值
SM47.5将新预设值写入HSC：0 = 无更新, 1 = 更新预设值
SM47.4将计数方向写入HSC：0 = 无更新 ,1 = 更新方向
SM47.3计数方向控制位：0 = 减计数 ,1 = 增计数
SM47.2正交计数器的计数速率选择：0 = 4X计数速率 ,1 = 1X计数速率
SM47.1用于启动的有效电平控制位1：0 = 启动为高电平有效,1 = 启动为低电平有效
SM47.1用于复位的有效电平控制位1：0 = 复位为高电平有效,1 = 复位为低电平有效
16#F8含义为：启用高速计数器HSC1并改写计数器初始值、预设值和计数方向。
