PCS7 CEMAT块自动生成的块图标和自定义的块图标均弹不出块的标准面板？
刘玉蓉
发布于2014-09-12 17:27
5
0
标签：
PCS7块自动生成的块图标以及按siemens PCS7自定义功能库使用入门文档创建的ADD_FB块，在运行wincc后，点击块图标均弹不出块的标准面板是什么原因？

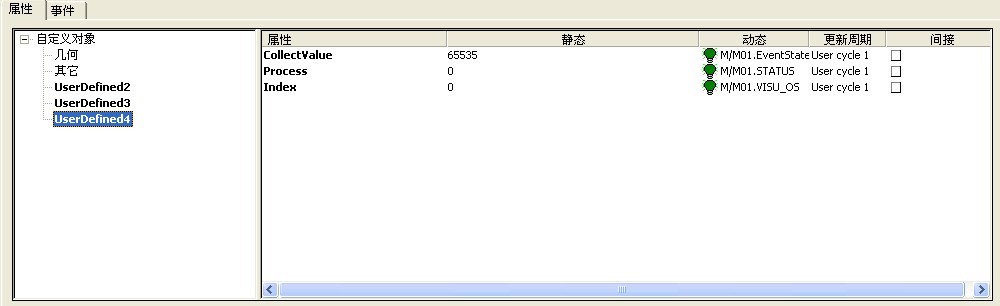

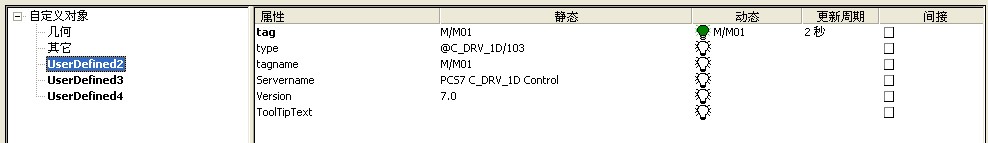

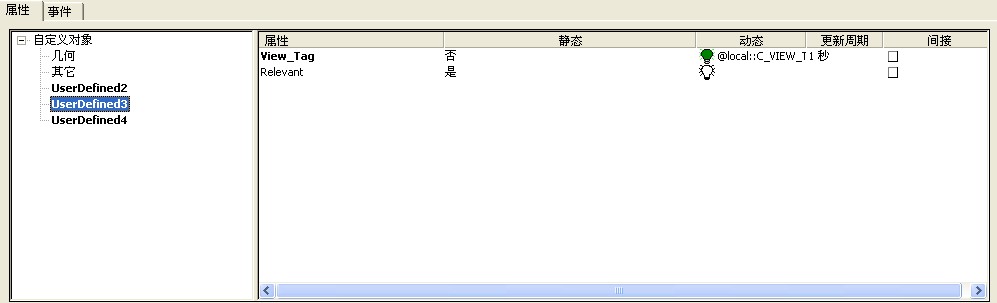

图片说明： 1，块图标属性2 2，块图标属性3 3，块图标属性1
佳答案
应该是CEMAT安装的问题,在OS项目目录下有一个GraCS目录,应该首先将相关面板的画面文件拷贝到这里,包括:@pg_C_DRV_ID_standard.pdl; @pg_C_DRV_ID_maintenance.pdl;@pg_C_DRV_ID_overview.pdl;@pg_C_DRV_ID_viewlist.pdl;@pg_C_DRV_ID.pdl, 因为在鼠标点击图标时, 系统会默认去找这几个文件;
关于官方的自定义库图标打不开面板的问题,要将文件附件里里的面板画面文件拷贝到GraCS目录. 另外,要查原因也不难,在画面里拖入一个WINCC的画面窗口,选择C脚本诊断.在画面运行起来后该窗口会显示脚本的错误,应该是提示缺少这几个文件.
