PIW多数据传送问题
刘玉蓉
发布于2014-09-12 17:27
1
0
标签：
请问在STEP7里，外部模拟量输入的数据PIW可不可以多数据传送到M区域里，比如PIW区域100个字节送到M区域？在SFC20中，被存储的区域M可以写进去，比如：P#M0.0 byte100；但是PIW不支持位传送，所以写不进去为传送格式。请问有没有其他方法把PIW区域里多字节一次性传送的M区域的方法！ 在线等……

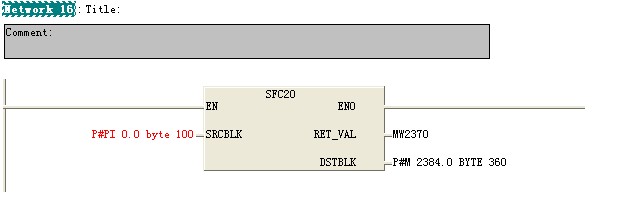

图片说明： 1，SFC20
佳答案
将模拟量输入PIW128- PIW147，共20个字送入DB10中
OPN DB 10 //打开DB 10
L P#128.0 //初始读指针（标红色处可按实际应用的地址替代，例如10.0）
LAR1
L P#0.0 //初始写指针（标红色处可按实际应用的地址替代，例如10.0）
LAR2
L 20 // 20个字的循环计数为初值
M001: T MB 10 //计数值 送入MB 10
L PIW [AR1,P#0.0] //按读指针指示的地址读数据
T DBW [AR2,P#0.0] //按写指针指示的地址写数据
+AR1 P#2.0 //读指针指向下一数据地址
+AR2 P#2.0 //写指针指向下一数据地址
L MB 10 //取循环计数值
LOOP M001 //循环计数值如为0则结束循环；如不为0减1后则转向标号为M001的语句，继续循环。
