程序是什么意思

刘玉蓉 发布于2014-09-09 17:32 31 0 标签:

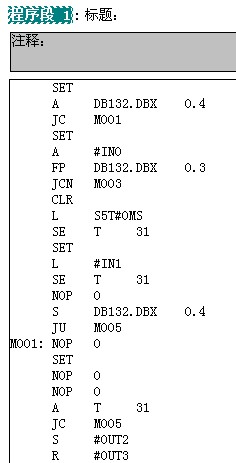

请问下面这个图片1上程序中的 set   clr  还有nop  都是怎么个用法?我知道set是置1, clr是置0,nop是空循环,但就是不知道他这样用的目的、意义和方法是什么?怎么执行的?指点!!另一个图片2程序更是找不到头绪了。

问题补充:
程序转不到LAD状态,只有这个STL语句形式。
我想知道程序为什么要把RLO先置1或者置0呢


图片说明: 1,1   2,2

佳答案

1.这个程序是直接用STL语言编写的,肯定转不成LAD格式。
2.其实SET,CLR很容易理解,不知道楼主有没有用过S7-200或者在S7-300设置常开和常闭两个辅助点(比如M0.0是一直为0,M0.1一直为1),SET 和CLR的作用就和S7-200的SM0.0的常开和常闭意义差不多,目地就是让后面的指令是否执行。(对于线圈来说,执行就是通,不执行就是断)
3.NOP 0之类的就是一个空指令,除了占用点扫描时间外,一般是让跳转指令跳转到后这个位置用的(前面放个标签诸如M001:NOP 0),像你的程序中不是在后完全可以把NOP 0删掉的。
4.你的程序找不到头绪是因为你手里的程序是直接从PLC上载来的,上载上来的程序没有注释不说,功能块的接口也直接变成了IN1,IN2,STAT1,OUT1之类的,没有了符号和注释当然没法看了。你必须找到电脑上带注释(至少有符号表)的版本才能看明白。
