模拟量输出问题

刘玉蓉发布于2014-09-01 17:55 1 0 标签：

模拟量输出模块是332-5HD01-0AB0，模块的输出地址为304---311，用编码器的读数作为输出模块的给定，具体做法是将编码器读数限制在-27648到+27648之间，码盘读数大于27648就把27648给MD20，反之亦然，正反转码盘，将读数限制在-27648到+27648之间，并将该值通过MOVE块给MD20,随后再用MOVE将MD20同时给PQW304和PQW306，发现和通道输出电压在—10V到+10V之间,而第二个通道的电压值正大只能到—6.4V到+6.4V之间，这是为什么，/p>

问题补充：
我还是不太明白，有没有接线图看看啊，我的接法是3和4拧在一起接负载一端，5和6拧在一起接负载另一端，另外模拟量输入有没有这种干扰啊.

佳答案

因为你的接线问题，产生的共模干扰电压(Ucm)的缘故！

对抑制共模干扰电压(Ucm)接线的处理方法如下：
（1）每个通道的M－输入端必须连接到模块地。
（2）Mana端也必须接地。
（3）再将Mana端与每个通道的M－输入端短接线。
（4）将未用到的COMP+端接地。

你对照着比对下，认真处理下，再监控下看看！

问题补充：
模拟量输入有这种干扰，就是按照上面的处理方法处理的！
模拟量输出模块，S+和S-连接端用于获取负载的实际电压值并将之传送回SM332。从而使模块能够(在一定程度上)弥补，例如，由于温度变化而导致的波动和偏差。
如果不是自己想要的或是被要求做的，则可把QV接到S+，把Mana接到S-。
个通道组的实例：
短路针脚 3 和针脚 4 => “正”的测量连接
短路针脚 5 和针脚 6 => “负”的测量连接

果想要获得补偿，那么执行器必须用 4 根电线连接。这意味着对于个通道，需要：
? 输出电压通过针脚 3 和针脚 6 连接到执行器。
? 分配执行器的针脚 4 和针脚 5。
如果不想获得补偿，只需在前面的开关上简单的跨接针脚3-4和针脚5-6。

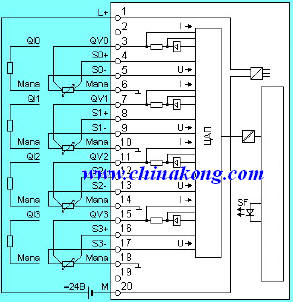

接线图，见上传的图片：

图片说明：1，接线图

若有收获，就点个赞吧！
