ETS300为4--20MA的模拟量温度传感器,现接在S7-300的7KF02模块上的一个通道上,ETS300的图为附件图,引脚1和3接DC24V电源,准备引脚2和3接7KF02模块上的一个通道上(现在还没有接).
现场情况是引脚2和3有7MA电流,但是不明白引脚2和3怎么还会有DC13.7V的电压,这样会不会对7KF02模块有影响,主要怕烧模块.
如果这样没有问题的话,准备7KF02模块通道的量程卡打在2线制电流档D(4--20MA). 这样应该可以吧.

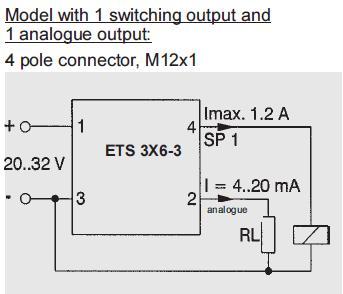

图片说明： 1，ETS300 2，ETS300图
佳答案
正确的应该打到电流位置，但是应该是4线制(ETS300)
4线制电流供电与信号是分开的
而2线制是有源信号（正常电压24v）
