当前位置：技成首页 > 文章中心 > 技成百科 > 增量型编码器与s7-200的接线问题
编码器规格：400P/R-400脉冲每转。DC5-24V供电。大机械转速6000转/分，响应频率：0-20KHz。输出为：AB两相输出矩形正交脉冲，电路输出为NPN集电极开路输出型。cpu型号为：cpu 224 CN AC/DC/RLY请教应该怎么接线。
佳答案
编码器接线倒是可以根据手册和工艺要求来接线，关键是机械转速6000转/分，恐怕编码器都会转的冒烟了。目前还没有这么高速的编码器能接到这么高的速度上用的。一般都是减速，齿轮比进行低速来测量距离或者转速。

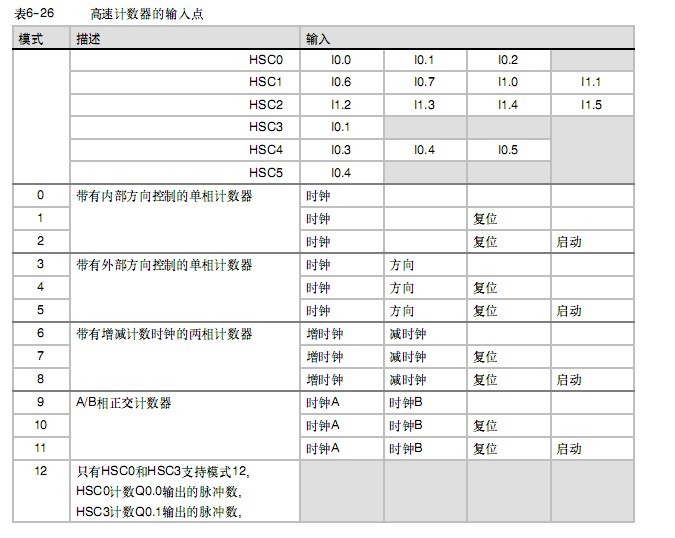

<S7-200 可编程控制器系统手册>下载：高速计数器指令那章有讲解接线和计数模式。https://www2.ad.siemens.com.cn/download/Upload/AS/manual/1017[2].pdf
《西门子 S7-200?LOGO!?SITOP 参考》V0.92版（更新版）（2008.02.15） 下载： https://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=A0136
西门子的PLC可以接PNP或者NPN输入方式的。接线可以选择HSCO,9模式，只要把A相接入I0.0,B相接入I0.1.程序可以通过向导完成，可以在网站搜索一下都可以。
