317-2dp/pn通信资源
刘玉蓉
发布于2014-08-18 17:54
1
0
标签：

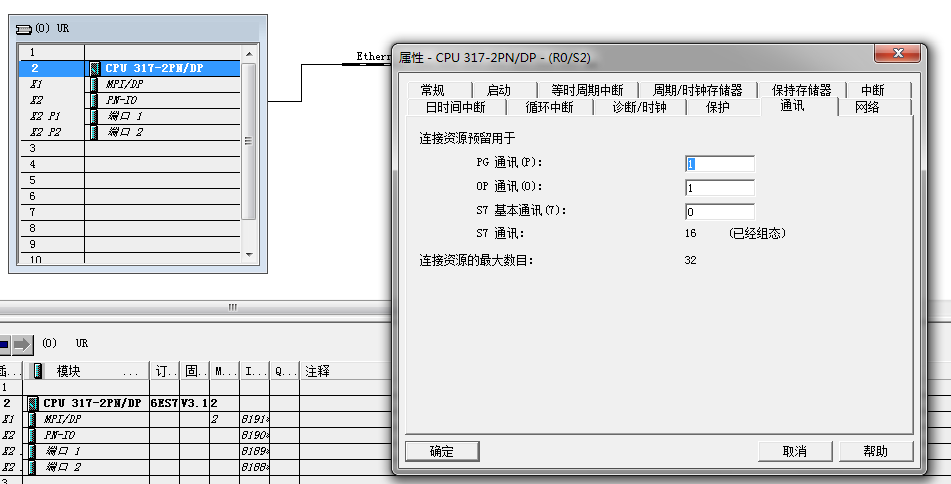

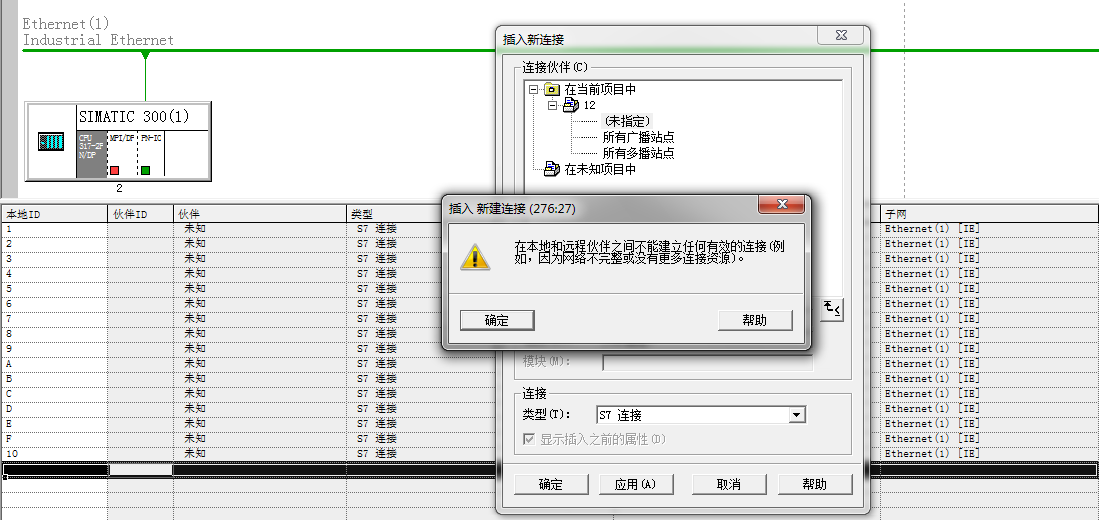

317-2DP/PN硬件组态中列出大通信资源是32，使用S7连接建立到16个就建立不了这是怎么回事？
图片说明： 1，2 2，1
佳答案
CPU317-2DP/PN的大连接数为32个。
连接数量
? 全部 32 个
? 可用于PG 通讯 31个
? 可用于OP 通讯 31个
? 可用于S7 基本通讯 30个
S7通信是S7系列PLC基于MPI、PROFIBUS、ETHERNET网络的一种优化的通信协议，
可在所有S7/M7设备中组态
可用于所有类型的子网(MPI、PROFIBUS、Industrial Ethernet)
在实际组态的时候，发现没有PN集成口的CPU是不能组态S7的基本通讯的。由于利用CPU317-2DP/PN一个集成的PN口，那么它多能连接的s7基本通讯数为16个。如果要接入更多的S7基本通讯，可以在模块上面插入CP343-1 模块，接着可以组态更多的s7基本连接！
