STEP7编程中的问题
刘玉蓉
发布于2014-08-18 17:54
635
0
标签：
STEP7程序中看不到I/O地址，而都是M，是不是在某个地方需要设置，硬件中挂了几个ET200
问题补充：
感谢回答，按照提示做了，但还是有些问题任然迷惑。

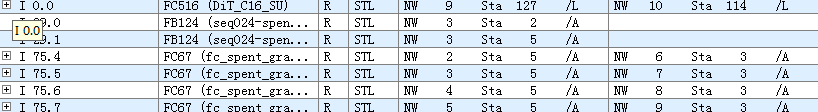

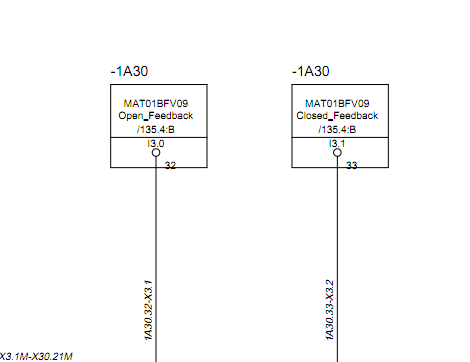

这个系统416-2 DP为主站，下面挂了6个ET200M，还有阀岛以及变频器。在“交叉参考”里，只出现几个I/O地址，见图一，但图纸中有几百个I/O地址，还有PIW/PQW也没有找到，在视图——过滤中以选中“外围设备输入/输出”也没有显示。电路图截取一个画面，见图二和图四。在“交叉参考”里有“M”位好像是和它是对应的，见图三。想问问，是不是在数据块中是不是有特殊的设置，
图片说明： 1，电路图输入 2，M位 3，交叉参考里的I/O地址 4，电路图输出
佳答案
在程序中能看到的I/O对应的是主站内的I/O，下面挂的6个ET200M，还有阀岛以及变频器属远程地址，时下流行的编程方法都是将远程地址转到DB*.DBX*.*来调用。所以不能直接看到I*.*很正常的。
