3RW22400DB15软启动能做到1拖4吗？旁路接触器是否对其他未启动的接触器封锁？
刘玉蓉
发布于2014-08-18 17:54
1
0
标签：
3RW22400DB15软启动能做到1拖4吗？旁路接触器是否对其他未启动的接触器封锁？
问题补充：
即：需要外部加互锁电路吗？
佳答案
3RW22软启动器可以做到一拖多，具体能一拖几要看你的3RW22400DB15软启动器铭牌上的带载能力（功率）及所带负载的大小和启动方式。
3RW22软启动器一拖多，负载电机可以是依次启动，也可以是同时启动。

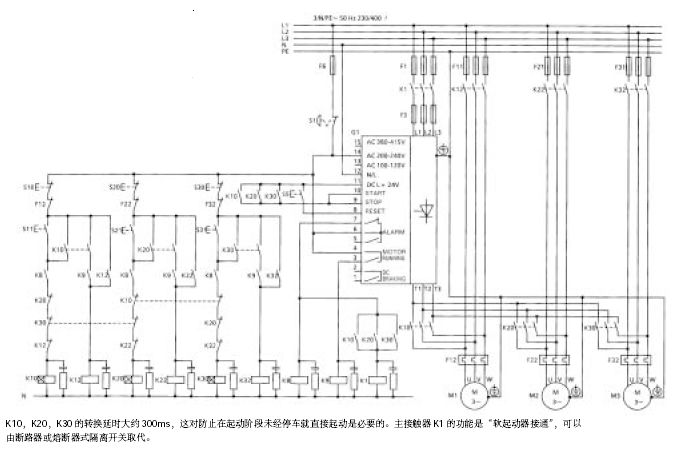

如果要求负载依次启动，那么软启动的选型应择其功率至少要和大电机负载的功率相同，好稍有盈余。附件1为一拖多依次启动的接线原理图；
如果要求负载同时启动，那么软启动的选型功率应至少等于所有负载电机功率的总各，而且各负载的力矩/速度曲线，以及各负载的惯性力矩必须相近。（附件2为一拖多负载同时启动接线原理图）
“旁路接触器是否对其他未启动的接触器封锁”不太理解这句话的意思，对于依次启动的负载，可以通过相同启动参数顺序启动各负载，也可以用不同的启动参数分别顺序启动各负载。接触器之间的互锁需要通过控制线路的连接来按用户的意愿实现。（参见图3）
如果是同时启动，那就没有接触器互锁的问题，比较简单。
