ET200M的模拟量模块如何接2-10V的信号

刘玉蓉 发布于2014-08-15 17:30 2 0 标签：

ET200M下挂的模拟量模块331-7KF02-0AB0如何接2-10V的电压信号呢？量程选择也没有这个选项，如何处理？

佳答案

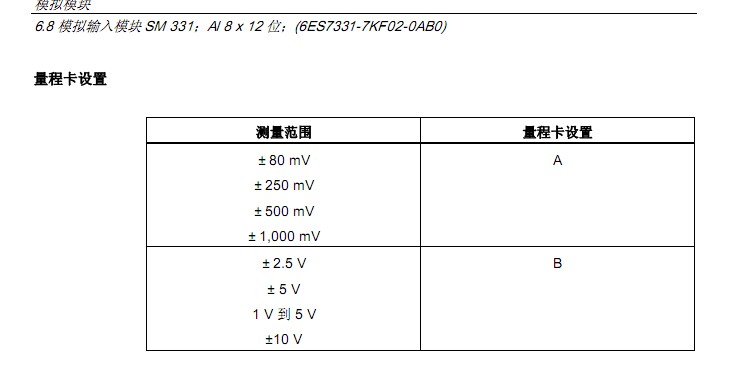

6ES7331-7KF02-0AB0所使用的量程卡为B，测量范围：里面+-10V包含了2-10V范围，接线参考《S7-300模板数据》382页：
https://www2.ad.siemens.com.cn/download/Upload/AS/manual/8859629[1].pdf


图片说明：1，量程卡
