再问DP网络问题

刘玉蓉 发布于2014-08-15 17:30 62 0 标签：

把图1接成图2都需要注意些什么？或者有哪些容易出错的地方？

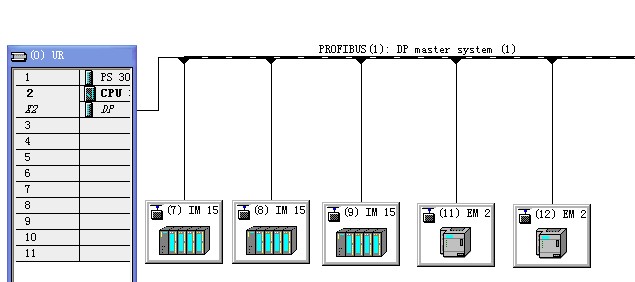

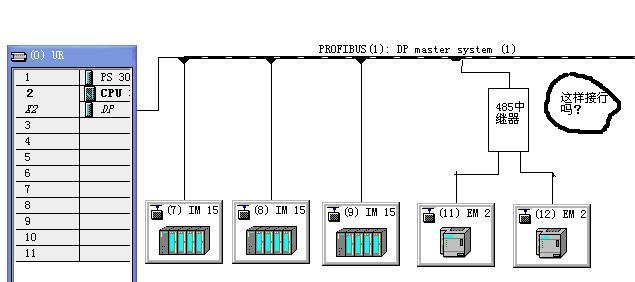

图片说明： 1，图1   2，图2

佳答案

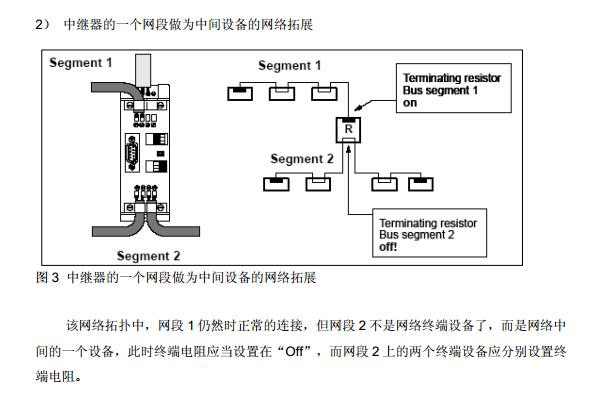

1、这样接完全可以。要注意这个RS485中继器的终端电阻设为OFF，从站11与12的终端电阻设为ON.。详见上传的图片。
2、参考文档：
《西门子RS485中继器使用说明》下载：
https://www2.ad.siemens.com.cn/download/Upload/AS/application/A0281.pdf


图片说明：1，设备的网络拓展
