西门子200v区，比如v0.0可以像m区的m0.0一样的功能吗？
还有请问一个226扩展2块32入32出，一块8模拟输入，一块4模拟输入，一块4模拟输出，两块热电阻输入模块，总共7块，电源使用外部24v，可以吗，什么时候要考虑 背线电流？
问题补充：
200既有32入32出也有8模拟输入的，因为正在用。
EM 233 数字量输入/输出模块，32 输入 24V DC/32输出6ES7 223-1BM22-0XA0
佳答案
西门子200v区，比如v0.0可以像m区的m0.0一样的功能吗？
答：是的，都是位逻辑，功能一样使用。
还有请问一个226扩展2块32入32出，一块8模拟输入，一块4模拟输入，一块4模拟输出，两块热电阻输入模块，总共7块，电源使用外部24v，可以吗，什么时候要考虑 背线电流？
答：CPU扩展一些模块都需要考虑5V的总电流，也就是背线电流。但是5V提供的电流带扩展模块还要留10%的余地。

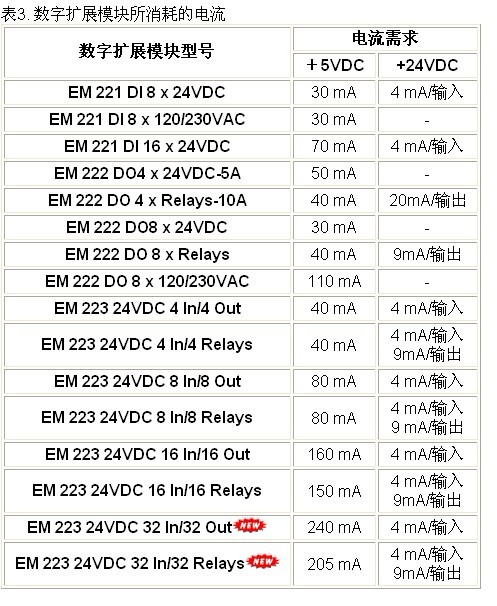

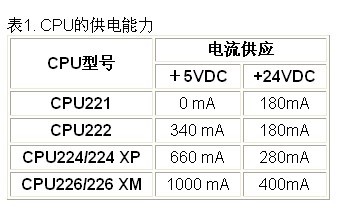

CPU226总电流是：1000mA ，32入32出需要电流240 mA，8模拟输入需要电流20 mA，4模拟输入需要电流20 mA，4模拟输出需要电流20 mA，热电阻输入模块需要电流87 mA。
240 mA X2+20mA+20mA+20mA+87mA X2=714mA<1000MA-1000MA X10%，扩展没问题。
参考资料：
西门子 S7-200 · LOGO! · SITOP 参考
Beta Version 0.92
下载地址：
https://www.ad.siemens.com.cn/service/e-training/micro
