npn连接的问题？
郑志武
发布于2012-11-15 15:42
370
0
标签：

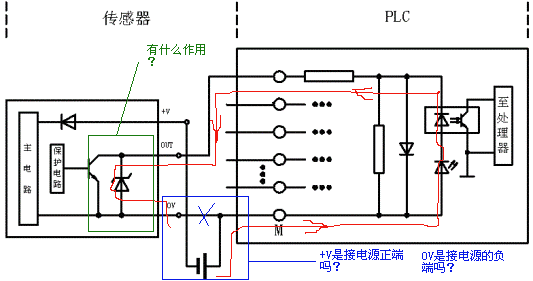

近看了一些npnpnp连接的资料，感觉这张连接图是不是有错误的地方？还有并联在三极管旁边的二极管有什么用？
电流的流向是怎么样的啊？
谢谢！
问题补充：
shetong...你正负是不是搞错了？像你这样改的话不是传感器还没有信号plc输入点就动作了？；
图片说明：1，12，2
佳答案
首先可以肯定的是shetong给的图片里面电源极性反了，这样的结果就是把传感器给烧了，我验证过这样的事情，国内的一个品牌，国外的短时间内不会烧，有保护电路的。
其次，无论是传感器还是plc的内部图都是没问题的。图1的plc输入类型采用的是共阳极接线，图2则是共阴极接线，这两种接线方式决定了plc侧电流的走向，也就有了源型输入和漏型输入之分，而这两种输入的定义又有德系和日系之分，德系和日系正好相反，即德系的源型输入正好是日系的漏型输入，反之亦然。在我看来容易理解的是日系的定义，具体你可以在网上查下。这里我们用日系的定义理解，图1是漏型输入，图2是源型输入。之所以说这些，是因为传感器的npn型和pnp型与plc的输入类型是相关的，这在西门子的教材中有说明，当然你若是采用的其它品牌的plc也是有说明的。
传感器是npn型的，这个没问题吧。npn型的传感器应该接到漏型输入的信号采集模块上，因为在npn型三极管的集电极开路电路中，c极电流是流向三极管的。所以你的图1中的电流流向是正确的，但是电源接线有问题，你打“×”的地方应该断开，plc的m端与传感器的v+端都接在电源的正极上，电源的负极与传感器的0v端连接，传感器的out端与plc的输入端连接。这也很好的说明了为什么图1中的plc是共阳极的，因为所有输入点阳极是接在一起的。
忘记回答你的第二个问题了，那个二极管的作用：
那个二极管是齐纳二极管，也就是稳压二极管了，其原理是工作在反向击穿区，保证传感器的输出端与参考点之间有一个稳定的电压，也就保证了给plc的开关信号在一个允许的范围之内。从这一点讲，你图1的电源极性也是接反了。可以在网上找下稳压二极管的图片。
