万用表的识别与使用,基础实用!

卢思敏 发布于2016-12-13 10:01 8 0 标签:万用表,电工

万用表的识别与使用以及相关拓展知识等。

万用表的识别与使用

1、万用表的外形。

万用表是一种测量电压、电流和电阻等参数的仪表,有指针式和数字式 2 种,其外形如图1所示。


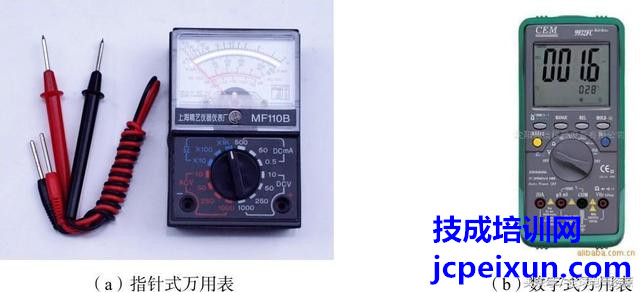

1万用表

2、万用表使用前准备。

1)水平放置。将万用表水平放置。

2)检查指针。检查万用表指针是否停在表盘左端的“零”位。如不在“零”位,用小螺丝刀轻轻转动表头上的机械调零旋钮,使指针指在“零”,如图2所示。

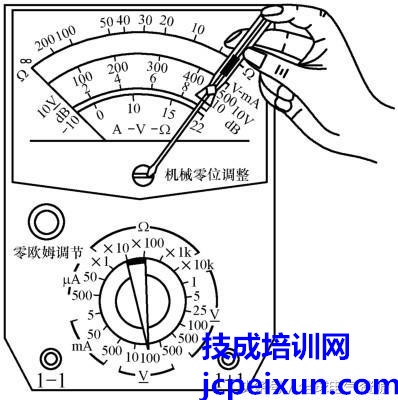

2 万用表的机械调零

3)插好表笔。将红、黑表笔分别插入表笔插孔。

4)检查电池。将量程选择开关旋到电阻R × 1 挡,把红、黑表笔短接,如进行“欧姆调零”后,万用表指针仍不能转到刻度线右端的零位,说明电压不足,需要更换电池。

5)选择测量项目和量程。将量程选择开关旋到相应的项目和量程上。禁止在通电测量状态下转换量程选择开关,以免可能产生的电弧损坏开关触点。

3、万用表测电流、电压和电阻。

1)测电流。

① 选择量程。万用表电流挡标有“mA”,有1 mA10 mA100 mA500 mA 等不同量程。应根据被测电流的大小,选择适当量程。若不知电流大小,应先用大电流挡测量,逐渐换至适当电流挡。

② 测量方法。将万用表与被测电路串联,应将电路相应部分断开后,将万用表表笔接在断点的两端。如是直流电流,红表笔接在与电路的正极相连的断点,黑表笔接在与电路的负极相连的断点。如图3所示.

③ 正确读数。仔细观察标度盘,找到对应的刻度线读出被测电压值。注意读数时,视线应正对指针。

2)测电压。

① 选择量程。万用表直流电压挡标有“V”,有 2.5 V10 V50 V250 V 500 V 等不同量程,应根据被测电压的大小,选择适当量程。若不知电压大小,应先用高电压挡测量,逐渐换至适当电压挡。

② 测量方法。将万用表并联在被测电路的两端。如果测直流电压,红表笔接被测电路的正极,黑表笔接被测电路的负极,如图4所示。

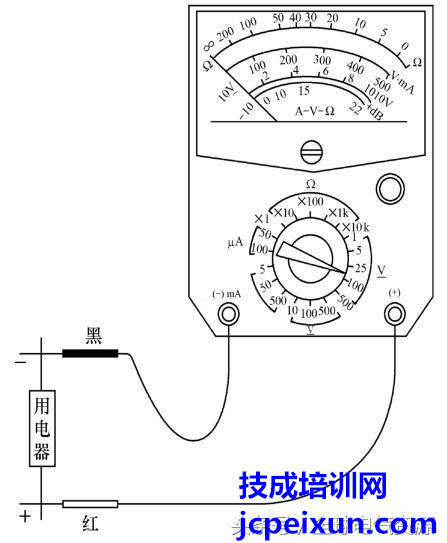

3 万用表测量直流电流

4 万用表测量直流电压

③ 正确读数。仔细观察标度盘,找到对应的刻度线读出被测电压值。注意读数时,视线应正对指针。

3)测电阻。

① 选择量程。万用表电阻挡标有“Ω”,有 R × 1R × 10R × 100R × 1kR × 10k 等不同量程,应根据被测电阻的大小把量程选择开关拨到适当挡位上,使指针尽可能停留在中心附近,因为这时的误差小,如图5a)所示。

② 欧姆调零。将红、黑表笔短接,如万用表指针不能满偏(指针不能偏转到刻度线右端的零位),可进行“欧姆调零”,如图5b)所示。

③ 测量方法。将被测电阻同其他元器件或电源脱离,单手持表笔并跨接在电阻两端,如图5c)所示。

万用表的识别与使用,基础实用!

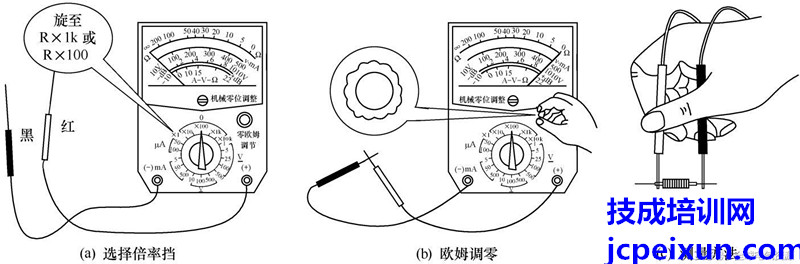

5 万用表测量电阻

④ 正确读数。读数时,应先根据指针所在位置确定小刻度值,再乘以倍率,即为电阻的实际阻值。如指针指示的数值是 18.1Ω,选择的量程为 R × 100,则测得的电阻值为 1 810Ω。

⑤ 每次换挡后,应再次调整“欧姆调零”旋钮,然后再测量。

4、万用表的维护。

1)每次使用后,应拔出表笔。

2)将量程选择开关拨到“OFF”或交流电压高挡,防止下次开始测量时不慎烧坏万用表。

3)若长期搁置不用时,应将万用表中的电池取出,以防电池电解液渗漏而腐蚀内部电路,如图6所示。

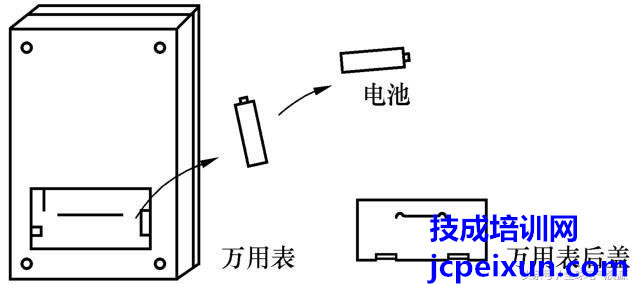

6 万用表的维护

4)平时要保持万用表干燥、清洁,严禁振动和机械冲击。

知识拓展——万用表对电位器、电容器的测量

1、测量电位器。

电位器又称可变电阻器,它是指阻值在一定范围内可自由调节的电阻器。用万用表可以测量电位器的标称电阻和电阻变化,具体使用方法如图7所示。

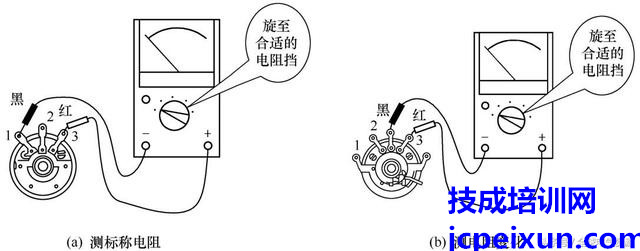

7 用万用表测量电位器的具体使用方法

1)选择量程。将量程选择转换开关转到合适的电阻挡。

2)测标称电阻。测量电位器的13引出端的电阻,此电阻为电位器的标称电阻,如图7a)所示。

若阻值无穷大,则可判断电位器内部开路。

3)测电阻变化。在缓慢转动电位器的旋转轴的同时,分别测12端或23端阻值是否连续、均匀的变化,如图7b)所示。如发现阻值变化断续或者有跳动现象,则可初步判断电位器存在阻值变化不匀或接触不良的问题。

4)判电位器类型。当电位器转动均匀时,如果万用表的指针偏转也是均匀的,则表明是直线式电位器;当电位器转动均匀时,如果万用表的指针偏转开始时较快(或较慢),将要结束时较慢(或较快),则表明是反对数式或对数式电位器。

2、万用表测量电容器。

电容器是由中间夹有绝缘材料(电介质)的两个金属极板构成的常用元器件。用万用表可以对电容器进行定性和半定量的质量检测。用万用表测量电容器的基本方法如图8所示。

① 选择量程。将量程选择转换开关转到合适的电阻挡(R × 1kR × 10k)。

② 测量普通电容器。测量容量较大的电容器(5 000pF以上)时,万用表指针将迅速右摆后再逐渐返回左端,指针停止时所指电阻值为此电容绝缘电阻。绝缘电阻越大越好,一般应接近∞,如图8a)所示。测量容量较小的电容器(5 000pF以下)时,万用表指针基本不动。

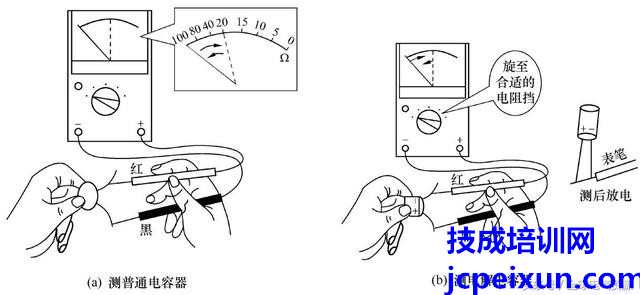

8 用万用表测量电容器的基本方法

③ 测量电解电容器。电解电容器是有极性的电容,测试时用红表笔接电解电容器负极,黑表笔接正极,电容量越大,表针摆动越大,如图8b)所示。每次测量后应用表笔将电容器两端短接,对电容器放电。

来源:《维修电工与实训·初级篇》,作者:金国砥
