三菱FX 3U PLC输出接线

用每一款PLC，我们都需要掌握其接线方式，知道PLC所接电源是多少，知道怎么把信号接入到PLC里面，怎么用PLC的输出信号来控制负载，模拟量信号的输入和输出怎么接，等等我们都需要掌握，在了解接线方式前，我们需要先了解这个PLC的型号，清楚了型号后我们才能够更好的来接线。

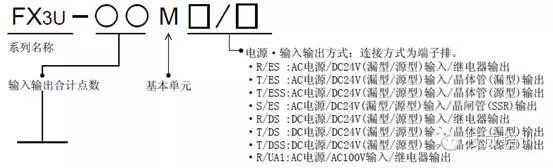

如图所示为FX3UPLC的型号说明：

从上图型号说明中我们可以看出对于FX3U的PLC来说， 他的输出分为继电器输出和晶体管输出和晶闸管输出。而晶体管输出可以分为源型输出和漏型输出两种类型。

继电器输出接线：如果是继电器输出的PLC在接线的时候应该注意电压的范围，对于直流应使用DC30V以下，对于交流应使用AC240V以下的电源。

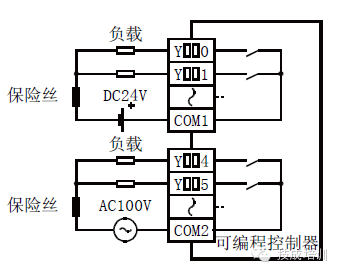

接线图如图所示：

因其为继电器输出型，所以对于电压的接法来说，在接线的时候可以不考虑正负的问题。

晶体管输出：

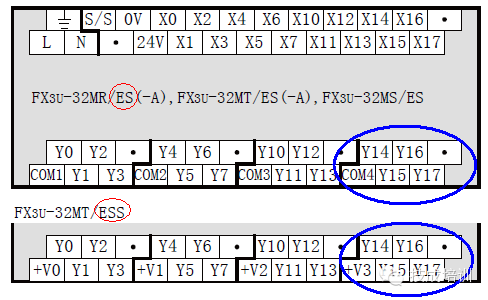

晶体管输出的PLC其输出所接电源为DC5V~Dc30V。如何来判断其是源型输出还是漏型输出呢？主要有两个方面如图所示：

1、对照上图型号说明，根据型号判断：T/ES：表示漏型输出，T/ESS：表现源型输出。

2、根据公共端来判断：对于漏型输出，公共端为负，用的是Com表示。而对于源型输出，公共端为正，用+V表示。

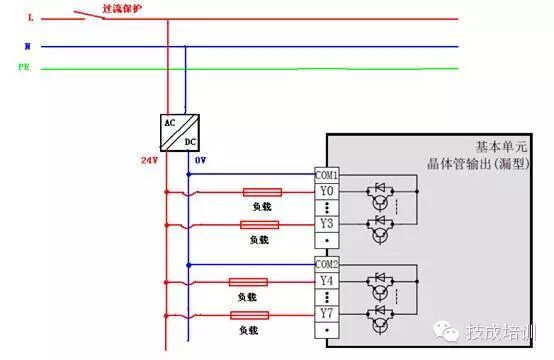

漏型接线：

源型接法：

晶闸管输出：

使用电源为AC100V或是AC200V，因使用的是交流电源，所以在接线的时候可以不考虑正负方向。

晶闸管PLC的型号为S/ES

这麽好的内容不要忘记分享给朋友！

作者：技成培训网（曾鑫）

版权为技成所有，未经同意盗取必究
