S7-224CPU怎么输出漏型NPN的脉冲串？

刘玉蓉 发布于2014-11-24 17:33 32 0 标签：

现在用224CPU控制台达的伺服控制器,224输出的是24VDC的脉冲，但是台达控制器用的是集极输入方式（漏型NPN），这种情况必须用光电耦合转换吗？光电耦合转换有输入和输出都是24VDC的型号吗？

佳答案

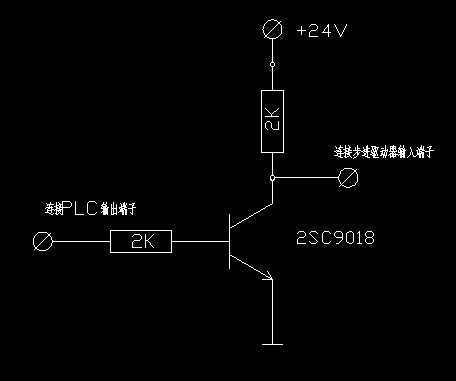

用面包板自己搭接一个线路，见附件。


图片说明：1，极性转换

若有收获，就点个赞吧！

文章来源于网络及文献如有侵权请联系站长
