FM350-2倍频设置
刘玉蓉
发布于2014-11-17 17:54
72
0
标签：

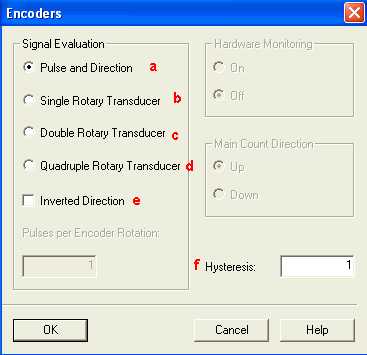

请问FM350-2倍频设置在哪里呢，现在手里有个2000线的编码器，用的通道0.想设置为4倍频使用，好有图。
另外确定一下我设置为4倍频的话编码器转一圈PLC内读到的数值就应该是8000对吧
佳答案
单倍速旋转编码器，输入信号为A/B相正交信号，A信号超前B信号90度时增计数，B信号超前A信号90度时减计数，仅在A信号上升沿到来时计数值加(减)1。
两倍速旋转编码器，输入信号为A/B相正交信号，A信号超前B信号90度时增计数，B信号超前A信号90度时减计数，仅在A信号上升沿和下降沿到来时计数值加(减)1。
四倍速旋转编码器，输入信号为A/B相正交信号，A信号超前B信号90度时增计数，B信号超前A信号90度时减计数，仅在A/B信号上升沿和下降沿到来时计数值加(减)1。
另外的问题，你的理解是对的。
若有收获，就点个赞吧！
