关于西门子CP341与多个仪表的Modbus RTU通讯接线问题
刘玉蓉
发布于2014-11-13 17:22
10
0
标签：
现在有5个非西门子的从站，CP341主站与这5个从站仪表通过RS485使用Modbus RTU进行通讯连接远距离约1000米左右，连接时查阅西门子官方说明文件应该在主站与后一个连接上焊接一个330Ω电阻，现在请问：有没有专门针对这种连接的连接器，里面已经将330Ω电阻焊好了，只需要将引脚4、11及8接入相应点上插进CP341就可以了的接头（附图1中的连接器我始终没有找到有卖得）；如果没有那怎么进行相应操作连接才能达到官方说明的要求（因为各个引脚之间距离太近，焊接330Ω电阻极其不容易，搞不好就焊接时高温会把电阻弄坏）；再者这个电阻可不可以直接短接在子站的端子上（注意是压紧的不是焊接）。

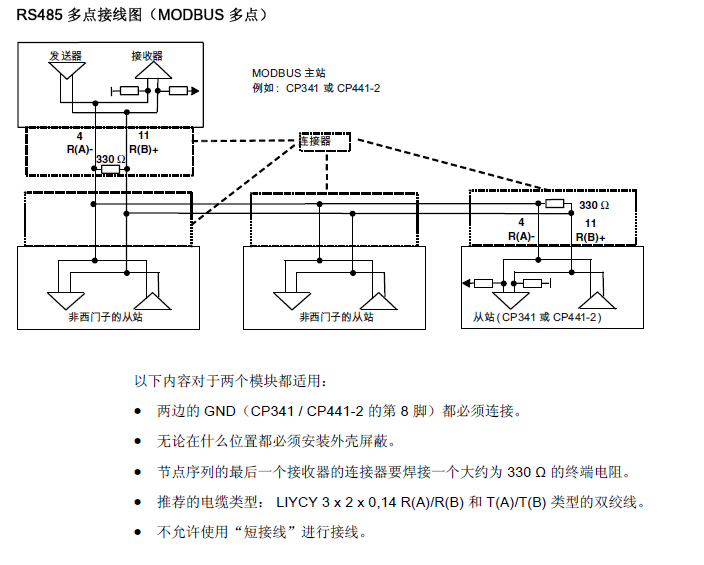

图片说明： 1，附图1
佳答案
1、有没有专门针对这种连接的连接器，里面已经将330Ω电阻焊好了？
没有。一般都是自己制作。
2、这个电阻可不可以直接短接在子站的端子上（注意是压紧的不是焊接）？
短接不符合电气标准，要焊接。电阻的导线留长一些，套上绝缘套管，焊接还是容易的。

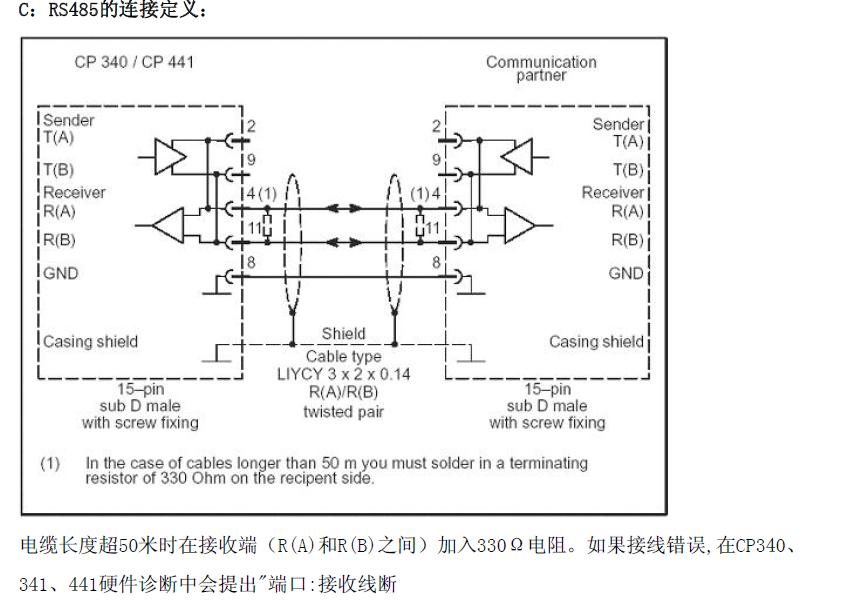

3、有关这个电阻可不可以直接短接在子站的端子上（注意是压紧的不是焊接）。见上传截图，
若有收获，就点个赞吧！
