USB转RS232再转RS485无法收到回复信号
刘玉蓉
发布于2014-09-04 17:50
8
0
标签：
RS232转RS485有源。USB转RS232驱动正常。S7-200CUP224CN_PORT0。使用USB-PPI编程一切安好。PORT0上T/R+接3脚，T/R-接8脚万用表全部测量过，都安好。采用ModBus通信协议，从站协议已下载至PLC,RUN状态。用ModScan连接两边都是9.6k波特率、奇校验，从站地址、COM口号都选择正确。但是RS232转RS485上发送灯闪烁，接收灯不亮。ModScan报文如图。
请帮忙分析到底是什么原因是不是程序有问题。
网络一：LD SM0.1
CALL MBUS_INIT:SBR0, 1, 10, 9600, 1, +0, +128, +32, +1000, &VB0, M10.1, MB11
网络二：LD SM0.0
CALL MBUS_SLAVE:SBR1, M10.2, MB12

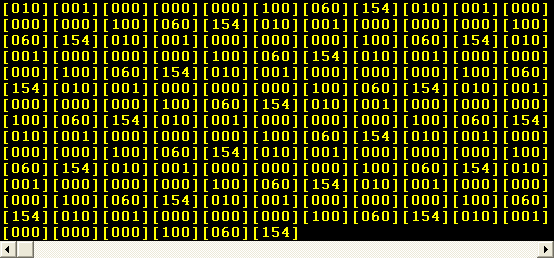

图片说明： 1，Mod报文
佳答案
你还不如拿个RS232转RS485的模块来试
