S7-300PLC数字量输入模块接线图分享(数字量输入模块)

2017-06-21 10:52 更新 卢思敏 浏览:5521人次 微信二维码

前几天有朋友在微信留言里面问我有没有S7-300 的模块接线图,这里电脑里面刚好有一些S7-300的信号模块的接线图,那么拿出来与大家分享下。希望对大家有所帮助。

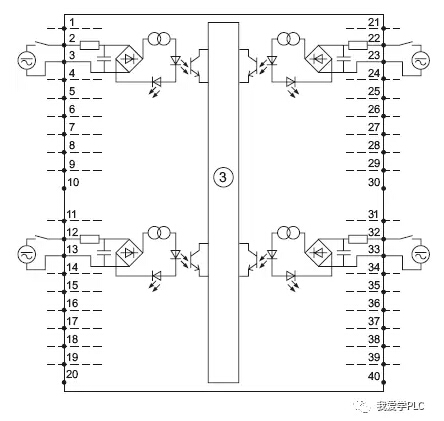

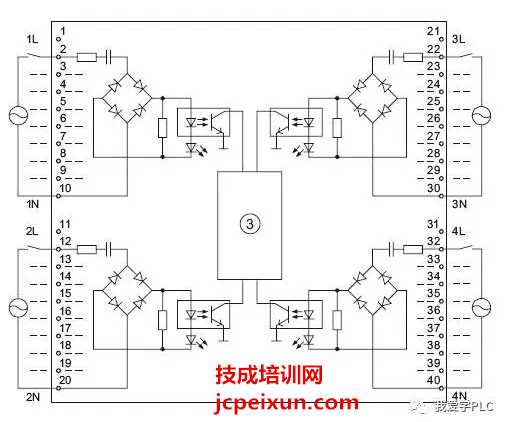

18 点输入,120-230V AC 321-1FF01-0AA0的接线图

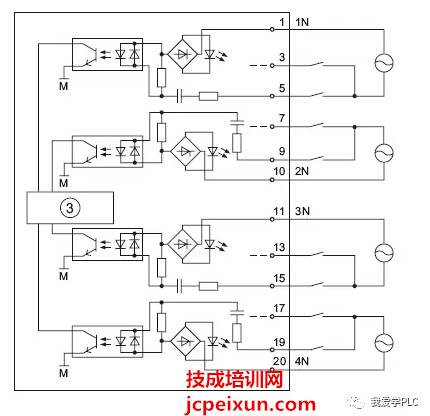

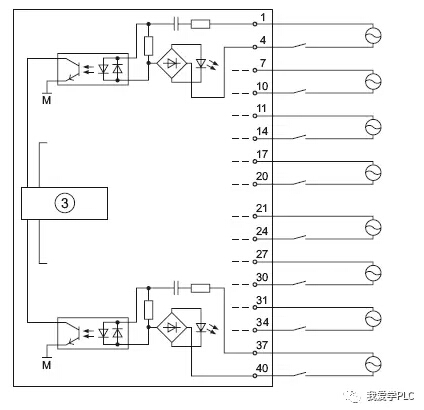

28 点输入,120-230V AC, single root 321-1FF10-0AA0

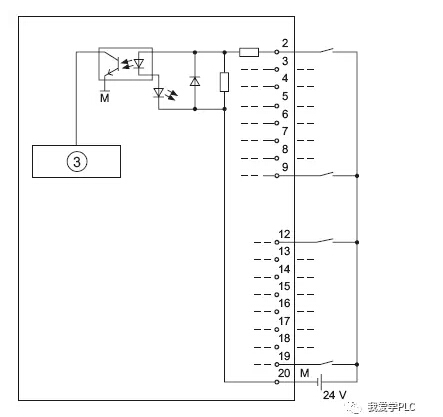

316 点输入,24-48V DC 321-1CH00-0AA0

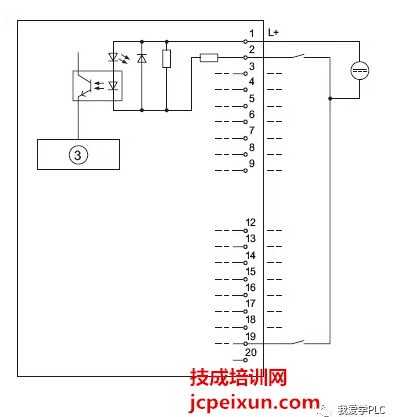

416 点输入,24V DC,低态有效 321-1BH50-0AA0

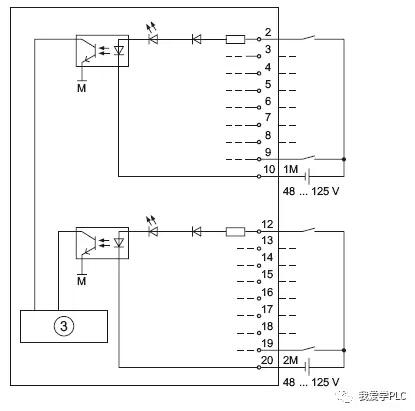

516 点输入,48-125V DC 321-1CH20-0AA0

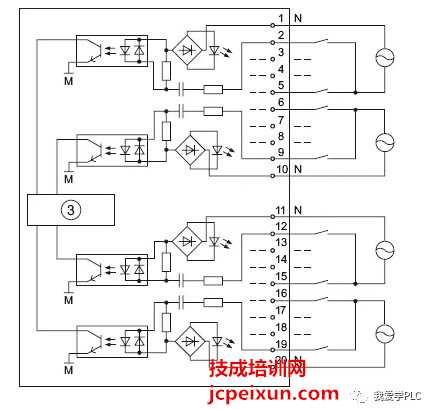

616 点输入,120-230V AC 321-1FH00-0AA0

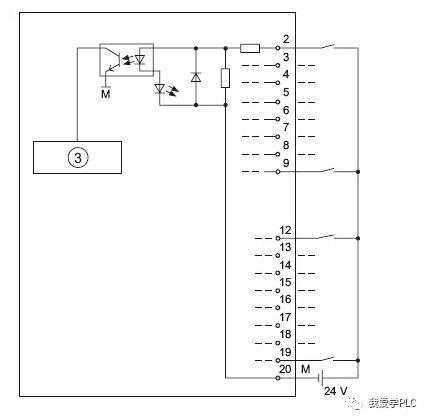

716点输入,24V DC  321-1BH02-0AA0

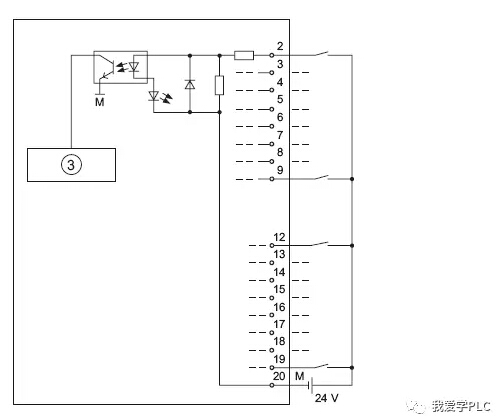

816点输入,24V DC,用于等时线模式下运行 321-1BH10-0AA0


916点输入,24V DC,用于等时线模式下运行 321-1BH10-0AA0 有诊断能力


1032 点输入,120V AC  321-1EL00-0AA0


1132点输入,24V DC  321-1BL00-0AA0


接线图来源于个人收集,若有不对的请指正,谢谢,由于图片过多,下次在分享数字量输出模块和模拟量模块的接线图。谢谢!



作者:技成培训网(曾鑫)

来源:微信号(我爱学PLC)

本文版权为技成所有,未经同意,盗取必究!
