老师你好！我电气版CAD中，元件，导线工工具都不见了，无法画电气图。求解，多谢啦！
来源于此课程：电气CAD—绘图与电路设计
技成老师
进行了回答·2025/3/14 9:49:36

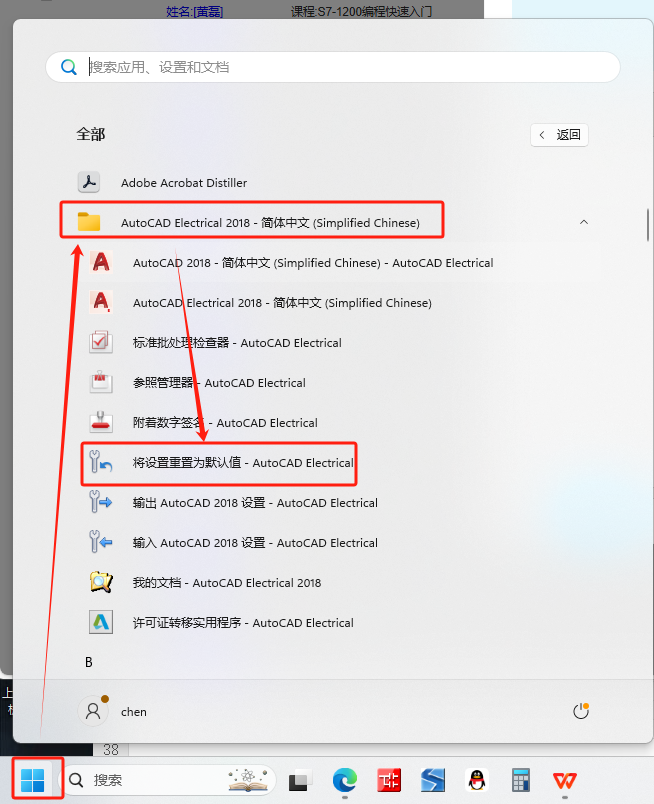

重置一下
展开
赞
收藏
KM1断电后 KT也断电 KT的触点立即断开和后面KM1的常闭触点同时工作 一开一闭能通电吗？ 是不是得用通电延时触点
来源于此课程：电工识图
技成老师
进行了回答·2025/3/14 9:54:55
是的，这里用错了，谢谢您的指正
展开
赞
收藏
我的2018版本画出来的电气符号为什么都很大，超出导线位置？
来源于此课程：电气CAD—绘图与电路设计
技成老师
进行了回答·2025/3/14 9:50:31
新建工程时，选择 GB开头的文件 A3的，，，这个页面就比较合适
展开
赞
收藏
后面的换成D1输出结果结果就出问题是怎么回事？
来源于此课程：三菱PLC班级课
技成老师
进行了回答·2025/3/14 9:53:47
32位的地址占用2个寄存器，检查是否用了D0或者D2的地址，和这里32位的D1冲突了
展开
赞
收藏
d8340不是实时脉冲么 d40是？这里不明白啊请老师指导一下
来源于此课程：三菱重难点解析之定位应用
技成老师
进行了回答·2025/2/10 16:21:24
课程里面做了讲解了，要用实时脉冲数据和编码器测量出来的脉冲比较，看脉冲差距多少，及时控制纠偏
展开
赞
收藏
相线节点的圆圈太大，在哪里可以调整大小的？
来源于此课程：电气CAD—绘图与电路设计
技成老师
进行了回答·2025/2/10 16:22:22
点节点右键，特性，看下这个元件剩余哪个块的，到对应块里面去修改
展开
赞
收藏
