黄************5 进行了提问·2022-11-23 15:48:54 来自CHINA

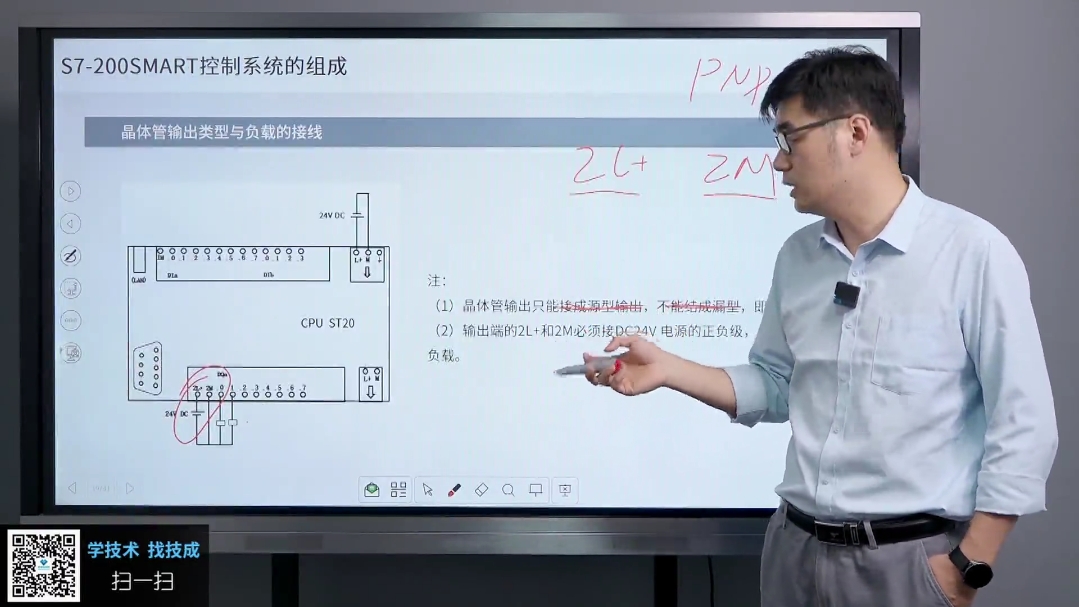

这里说的，2L ，2M一定要接电源的负极，输出点接到负载的正端，负载的负端在接回电源的负极这样就构成了它的回路。我想问这回路怎么构成的？不断路吗？

收藏问题

技成讲师

输出可以看做是一个PNP的传感器，2L+和2M类似与一个传感器的控制电源接线端，所学需要接一个24V电源的正和负，然后输出点输出是高电平，连接负载后，在通过负载回到电源的负极。
