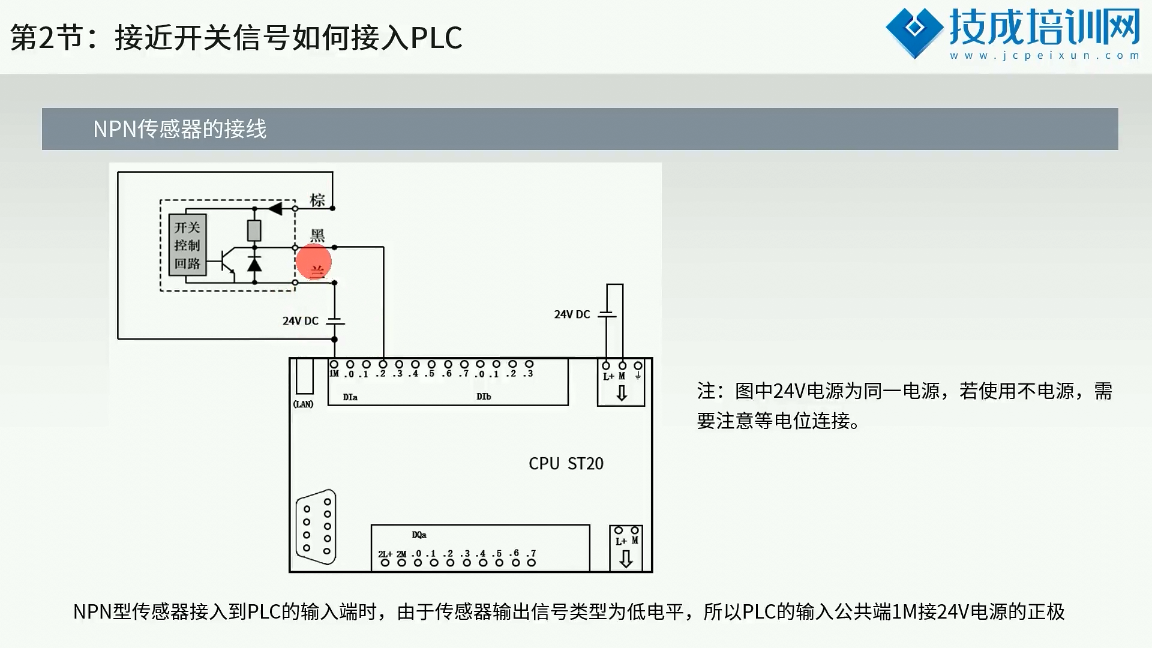

1.不管是PNP和NPN型的传感器，都是棕色是正极蓝色是负极，黑色是信号，但又要这两种传感器输出信号类型的不一样，那么输入点公共端1M就需要根据选择的传感器和电源的正极还是负极进行连接。并非是您在问题中提到的拿公共端做烟雾，另外，这个在课程中的电路图上公开端接线画的很清楚，也不是您问题中说到为啥不接公共端。
2.您问题中提到最实际的问题，源型要换漏型，这情况主要发送在原来的NPN传感器换了想换个PNP型的传感器的情况。由于所有的输入点公用一个1M端，所以支持的是同一种类型的接法，如果其他的输入点都没有接任何的东西，只是单一的换，那么改变公共端1M的接负极就可以了。但其他的输入点上也有接NPN型的传感器，那么就不能直接接入，你需要通过中间继电器转接。由于这里面发发布接线图出来，若需要接线图可联系你的助教老师找技术支持老师获取
