刘* 进行了提问·2022-07-29 15:05:17

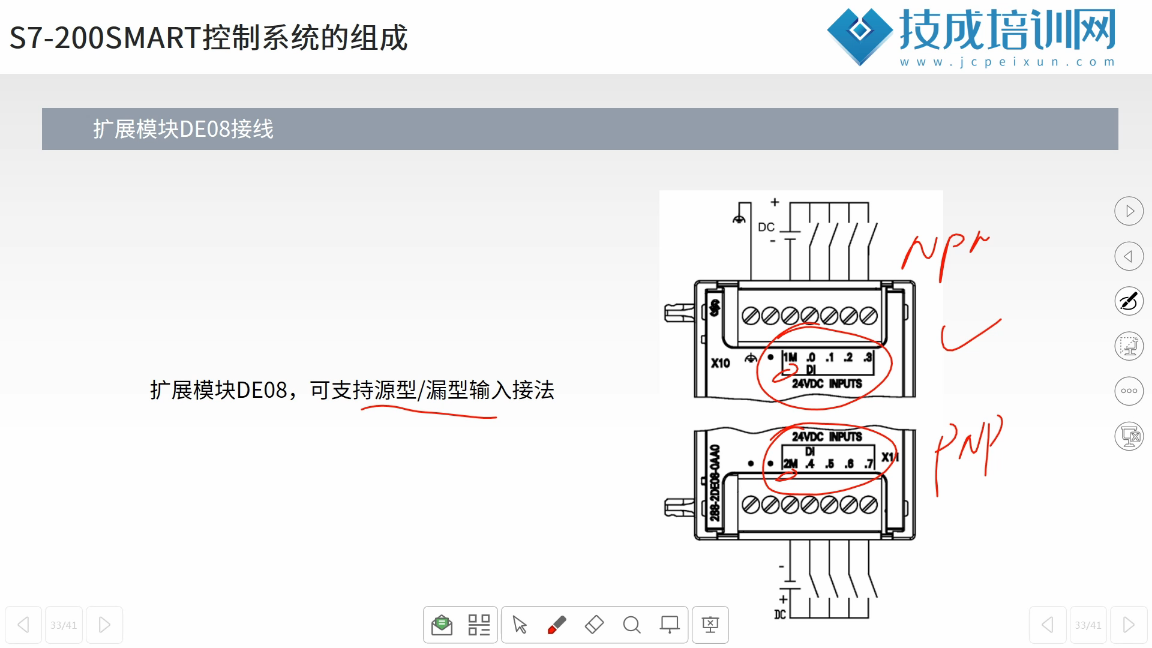

老师，就图中的扩展模块而言，上下模块的公共端是一样的接的是0V，而传感器都得接PNP，而你标的是上面接NPN，下面接PNP，是不是上面图弄错了？

收藏问题

技成讲师

图上话的接线方式是一样的，意思是说模块的上下部分接线端具有不同的公共端，所以可以模块上面的接线端采用NPN型的传感器，下端的接线段课采用PNP的解法
