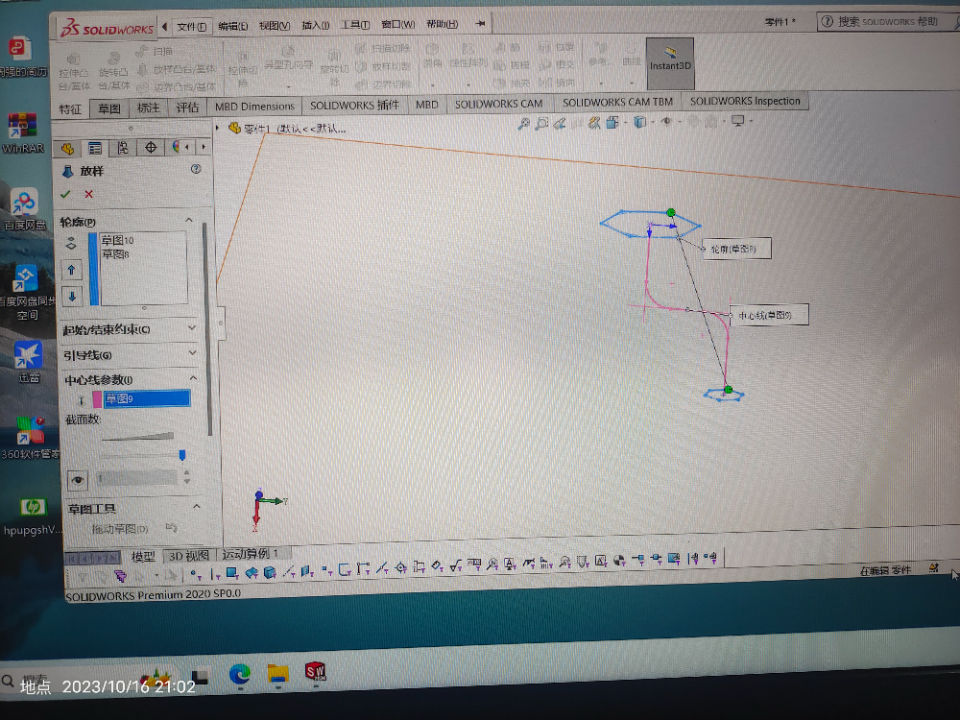

solidworks的放样选择中心参数无法完成放样?

周* 进行了提问·2023-10-16 21:04:41
收藏问题
技成讲师

你好:

在使用SolidWorks的放样命令时,如果选择中心参数无法完成放样,可能是因为操作步骤有误或参数设置不正确。

首先,确保你理解了放样命令的基本要求和步骤。放样命令通常需要至少两个轮廓草图和一个引导线草图,并且引导线需要与两个轮廓草图添加穿透约束。如果引导线的绘制不正确,或者引导线与轮廓草图之间的约束关系没有正确建立,就会导致放样失败。此外,轮廓草图的特征点调整也是关键,需要调整各截面轮廓的特征点位置,直到预览时可以成功看到几何体出现。

在设置中心参数时,应确保中心线正确地连接了两个轮廓的中心点。如果中心线的设置不正确,也会导致放样失败。因此,检查并调整中心线的设置,确保它正确地反映了你的设计意图是非常重要的。

最后,如果遇到“重建错误:此特征无法生成”的问题,可能需要回到设计过程中检查每一步骤,特别是与放样相关的步骤,确保所有的设置和约束都正确无误。有时候,简单的调整或重新设置参数就可以解决问题

2024-09-24 09:14:46 问题补充 0
