博图和S7-300软件都是显示这样的，换过ET200PLC也是这样的。

佘*艺进行了提问·2023-05-30 11:14:52

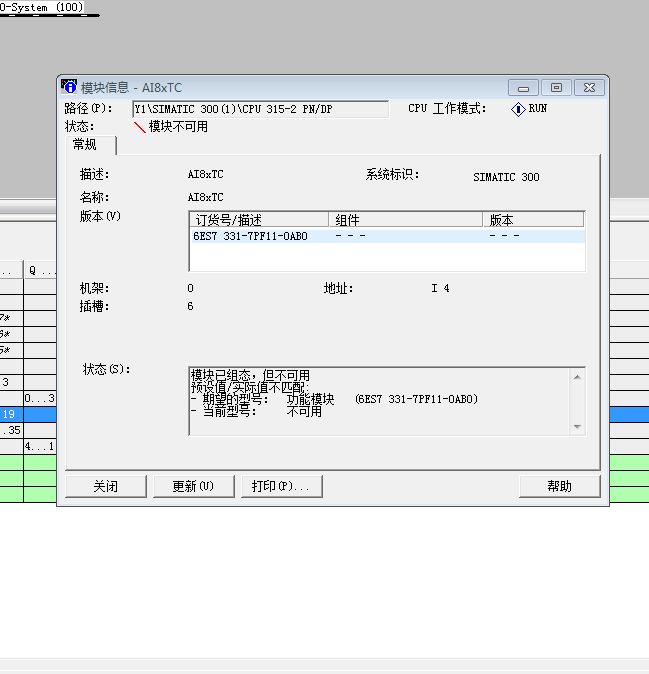

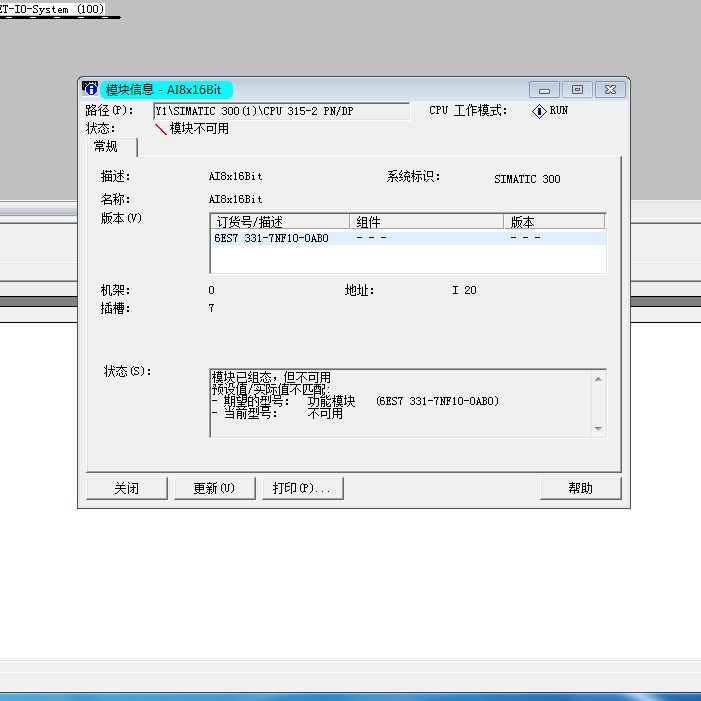

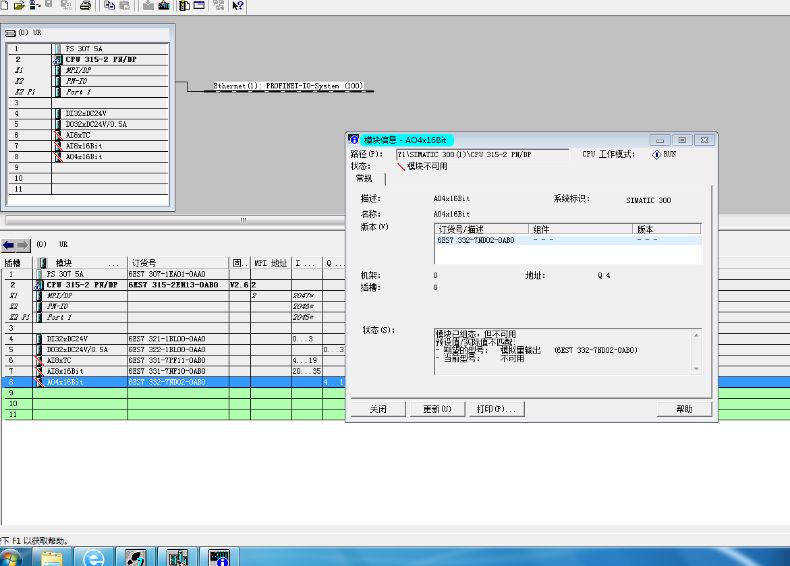

老师好！订货号和实际硬件是一致的，硬件诊断如图。模块供电也正常。帮我分析一下是什么原因。谢谢！

收藏问题

技成讲师

如果确定模块和组态的模块型号是一致的，那么重点要检查以下两个方面问题：

1.检查模块接线是否正确，特别是模块的电源接线。

2.检查模板与U型总线连接器、导轨、前连接器安装是否牢固
