有关于时间继电器的一点疑惑

柳*柳进行了提问·2023-05-14 15:16:07

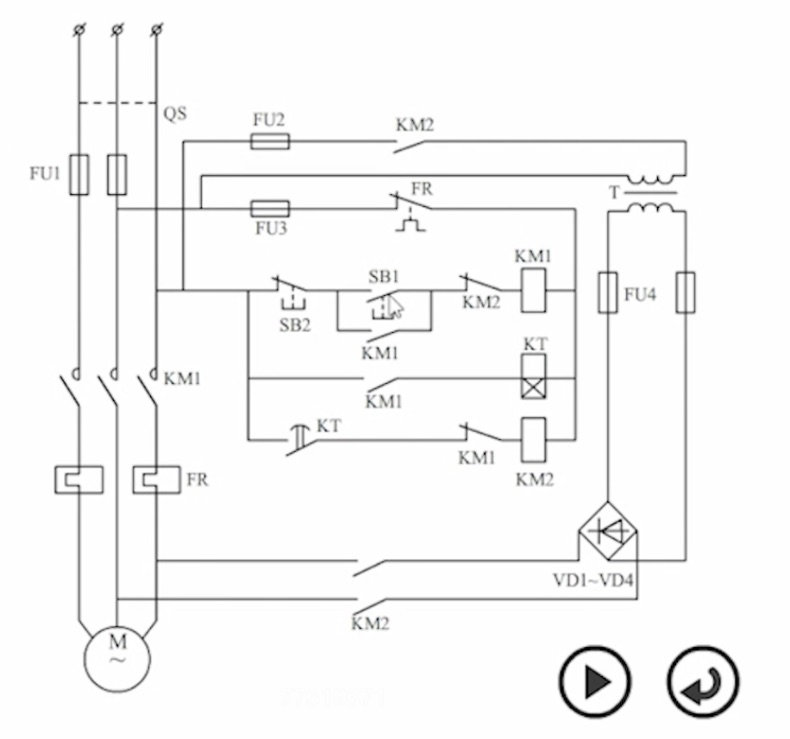

如图：按下启动按钮SB1后，KM1得电，KT延时闭合，电机正常运转。当按下停止按钮SB2后，KM1失电，KT失电，KT触点应该是瞬时断开的，KM2如何得电呢？

收藏问题

技成讲师

Km1得电后，KT定时器得电开始进行延时，这个定时器是一个断电延时定时器符号，当KT定时器线圈得电后，KT触点闭合，当停止后，KM1常闭触点复位，但由于KT是延时断开，所以此时KM2接通，通入直流进行制动，定时器延时时间到后，断开通直流，完成直流制动
