李* 进行了提问·2023-04-24 09:08:59

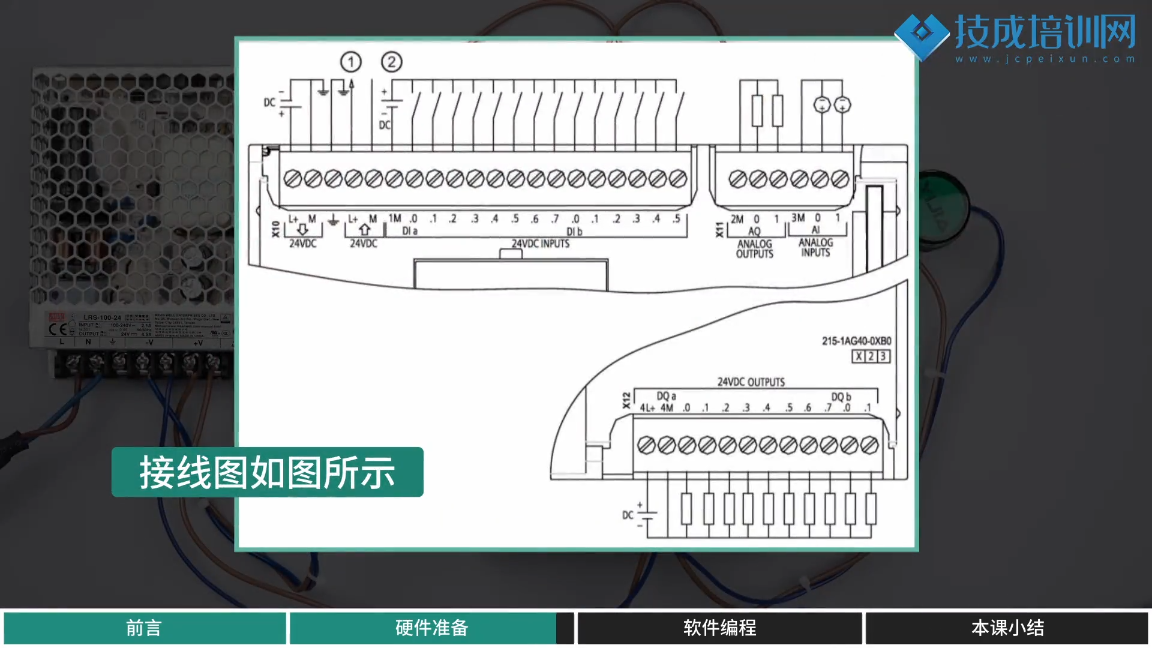

指示灯接线图

收藏问题

技成讲师

你问的是指示灯如何接线吧? 该电路图已经表达的很清楚了。我再详细解释一下，右下角X12中4L+接24V电源，4M接0V电源，24V指示灯出来两个线，一根接0V，一根接入X12中的.0这个点。
