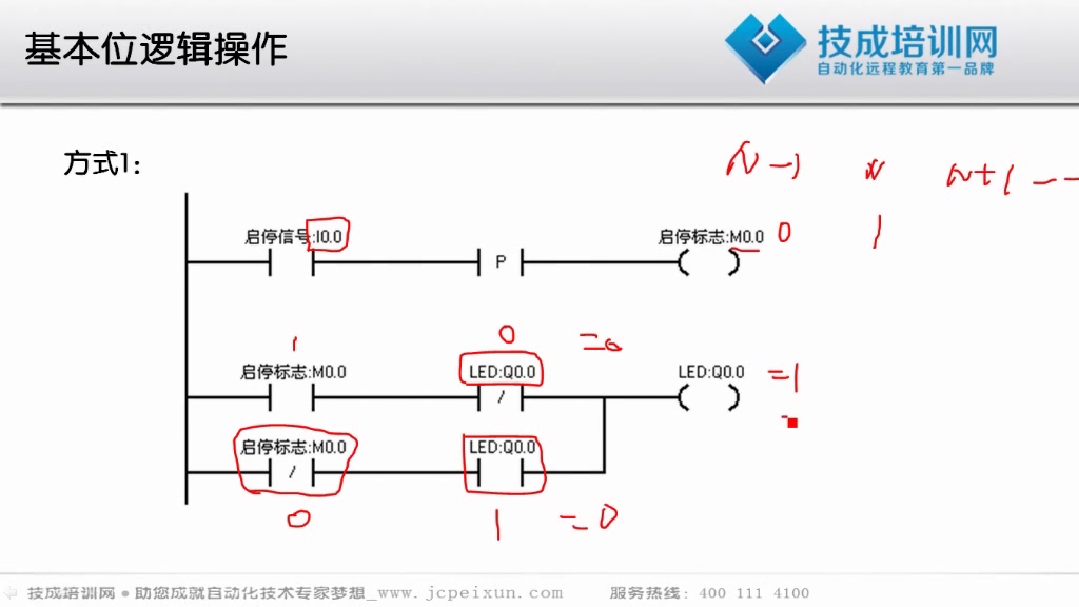

当I0.0接通的时候，由于采用的是上升沿，所以M0.0接通且接通一个扫描周期的时间，所以M0.0的常开为1，Q0.0没有接通所以常闭为1，两种逻辑“与”运算后，结果为1，同理下面的M0.0的常闭为0，Q0.0的常开为0，两种逻辑“与”运算后结果为0，两个逻辑“与”运算的结果在做逻辑“或”运算，结果为1，所以输出Q0.0为1，当下个扫描周期过来后，由于M0.0是用上升沿驱动，他只结果一个扫描周期的时间，所以在第二个扫描周期的时候，M0.0的状态为0，因此M0.0的常开为0，常闭为1，而Q0.0在上一个扫描周期结果输出为1，所以Q0.0的常闭为0，常开为1。同理，两者的逻辑与运算后的结果在做逻辑或运算，输出还是为，这样输出就保持为1了。

当在次按下I0.0时，那么M0.0接通，所以M0.0的常开为，常闭为0，由于Q0.0前面保持接通，所以Q0.0的常开为1，常闭为0，同理两者的逻辑与运算后在进行逻辑或运算，两个逻辑与运算的结果都为0，所以逻辑或运算的结果为0，在输出给Q0.0的时候，Q0.0为0，这样就实现了单按钮启停的过程。
