晓*、进行了提问·2023-02-16 23:44:31 来自未知

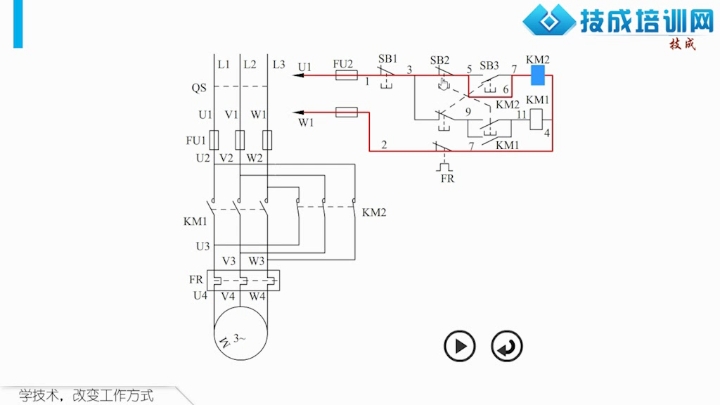

sb3闭合通电形成闭合回路，跟下面那个km2有啥关系，看不出自锁，然后sb3复位后应该都断电了吧

收藏问题

技成讲师

这里的自锁是KM2的常开触点，锁住SB3,SB3松开后电流走KM2常开触点（此时闭合）让接触器KM2一直得电。
