SMART200与台达VFD-M变频器硬件连接和变频器控制端子定义

贾***********0 进行了提问·2022-12-15 19:00:54

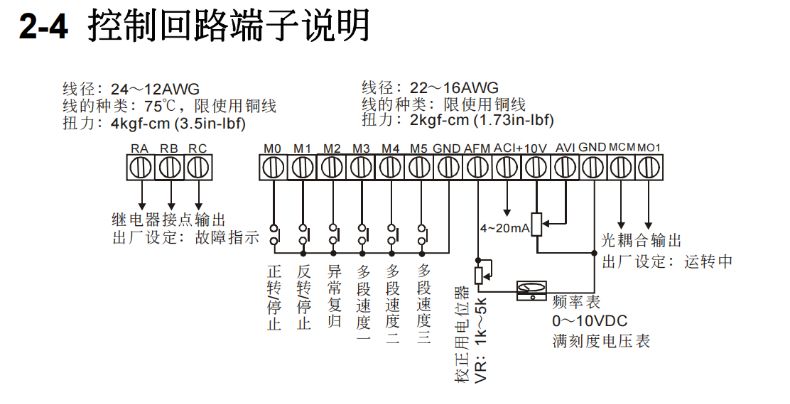

老师好：我用SMART200PLC的EM03模拟量扩展模块，控制台达变频器硬件怎样接线，变频器型号台达VFD-M，接线端子见图片，如果用电压0-10V模拟量控制，模拟量模块输出的+连接变频器的控制端子AVI，-端连接变频器的控制端子GND,如果用电流4-20MA模拟量控制，+端连接ACI,-端连接GND,可以吗？AFM和+10V这两个控制端子又是干啥用的，谢谢老师

收藏问题

技成讲师

你前面的做法是正确的。AFM和+10是用来给无源设备供电的，例如滑动变阻器。你PLC模块是有源设备，所以不用接
