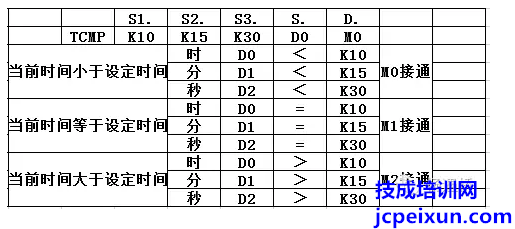

时间比较指令
指令解读：
在驱动条件成立的条件下，把S.（D0）为首的连续三个寄存器所表示的当前时间和设定的S1.（K10）时：S2.（K15）分：S3.（K30）秒做比较，比较结果通过D.（M0）为首的连续三个辅助继电器体现。
S1.：表示设定时间“时”
S2.：表示设定时间“分”
S3.：表示设定时间“秒”
S.：表示当前时间首地址，连续占用三个字元件
D.：表示比较后的结果

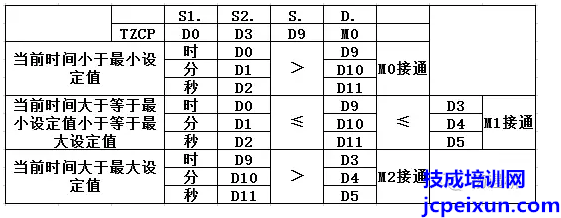

时钟数据区间比较
指令解读：
当驱动条件成立时，把S.（当前时间）和S1.（设定值-小时间）S2.（设定值-大时间）做比较，比较结果由D.体现。
注意：这里每一个操作数都占用3个软元件，由小到大一次表示“时”“分”“秒”

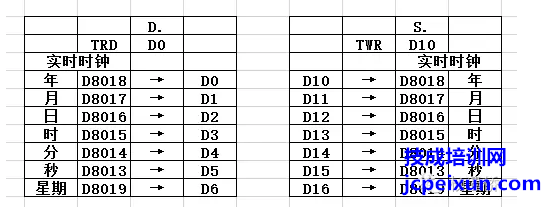

时钟数据读取和写入
指令解读：
在驱动条件成立时，把PLC内实时时钟寄存器的实时时钟数据通过TRD指令读取出来，存放在D.（D0）为首的连续七个寄存器中。
在驱动条件成立时，把以S.（D10）为首的连续七个寄存器的设定时间数据写入至PLC的内部实时时钟寄存器内。
作者：技成培训网（杨遇桥）
本文版权为技成所有，未经同意，盗取必究！
