定位控制指令内容说明
卢思敏
发布于2016-10-24 14:47
14
0
标签:定位控制指令

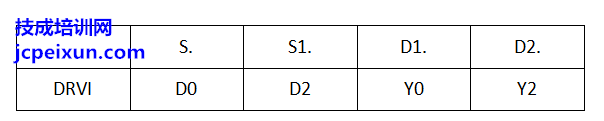

1、相对定位
S.:表示脉冲数,脉冲数的正负表明控制方向,为正,Y2有输出,
为负控制Y2没输出
S1.:表示发送脉冲的频率
D1.:表示高速脉冲输出口
D2.:表示方向信号
指令解读:在驱动条件成立时,把S.(D0)的脉冲数通过S1.(D2)的频率从
D1.(Y0)口输出,当S.(D0)位负值时,方向信号D2.(Y2)断开。

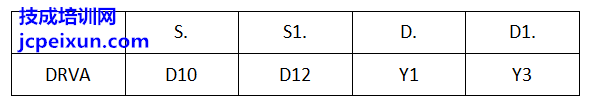

2、绝对定位
S.:表示绝对位置值,也就是原点到目标的位置,不管停在哪,都是走目标点
,是一个绝对距离 。
指令解读:当驱动条件成立时,把S.(D10)的脉冲以S1.(D12)的频率
从D.(Y1)口发出,方向信号以本身位置距离远点判定。

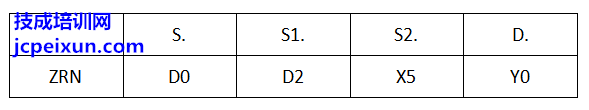

3、原点回归
S.:表示回原点的速度,是一个频率值,单位为HZ
S1.:表示爬行速度,碰到近点开关信号接通时执行,单位为HZ。
S2.:表示近点信号
D.:表示脉冲输出口
指令解读:当驱动条件成立时,D.(Y0)开始以S.(D0)的频率往原点靠近,
当碰到S2.(X5)时,开始以S1.(D2)的频率回到原点
举例:双轴定位
十字滑台多点位置选择并作为控制程序

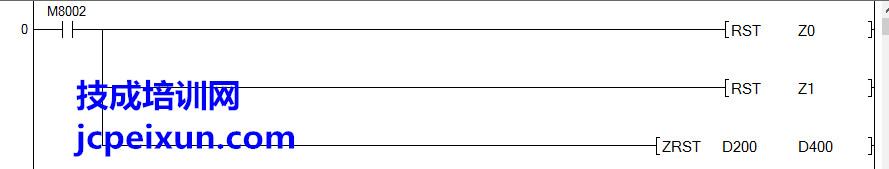

1、开机初始化程序

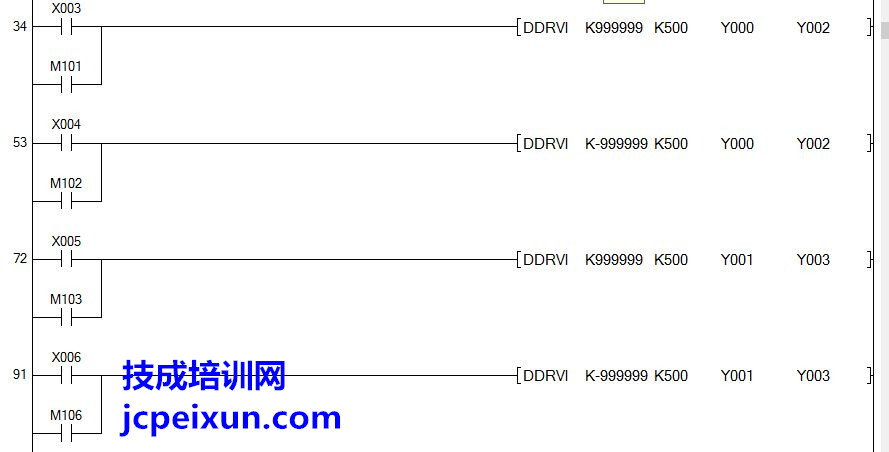

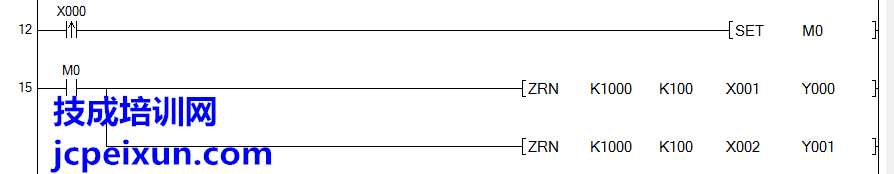

2、回原点程序

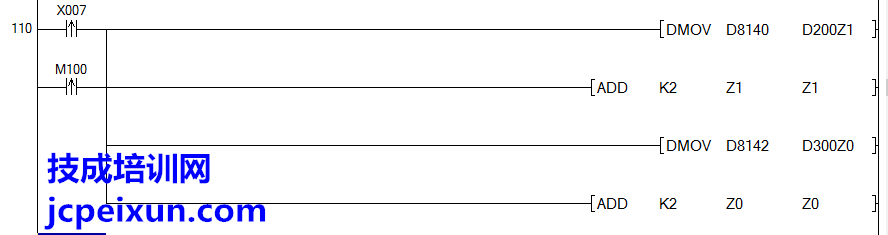

3、通过X输入触点 或触摸屏上按钮采集点位,作用是记录点两轴当前交点
停留出的位置

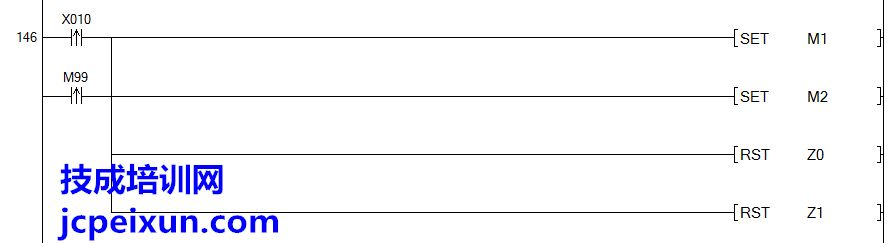

4、启动两轴同时运行

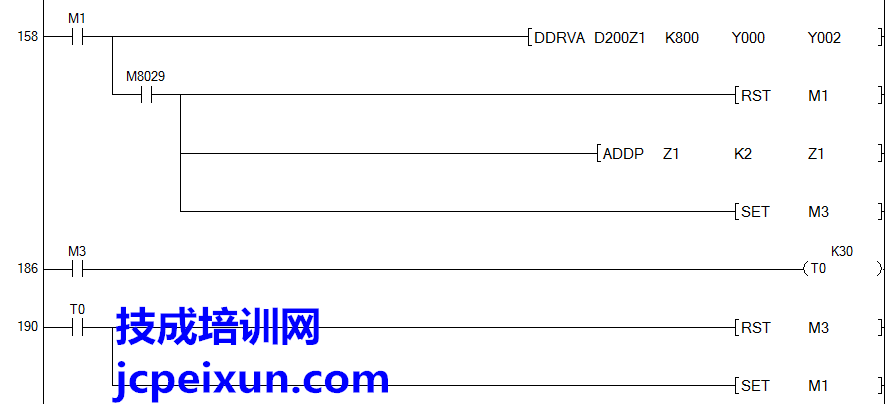

5、Y0轴走完个点后停3秒继续下一个点位移动

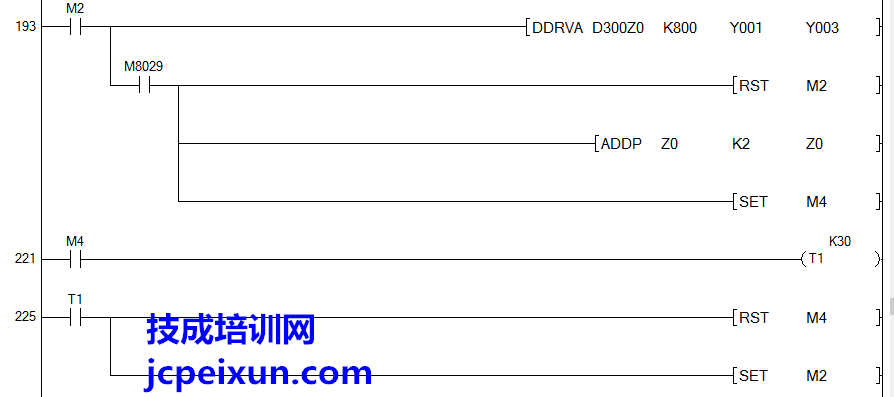

6、Y1轴走完个点后停3秒继续下一个点位移动
