三菱触摸屏的报警功能—报警记录显示(上)

唐琳 发布于2016-01-19 09:39 77 0 标签:三菱,触摸屏

报警记录显示概念:

顾名思义报警记录显示,就是把发送报警的时刻,报警的内容记录起来,然后对其进行显示。注意一个画面里面只能组态一个报警记录显示

组态报警记录显示功能主要分为以下几部分来完成:

1、注释登入

2、建立报警记录

3、组态报警记录显示

4、键代码开关的组态

一、注释的登入

首先我们需要登入注释,在注释里面设置相应的报警信息,如何进行注释的登入请大家参考 “三菱触摸屏报警功能1——用户报警显示”。

如图建立的两个注释,一个是基本注释用来显示报警内容,一个是新建的注释组,用来显示报警的详细内容;

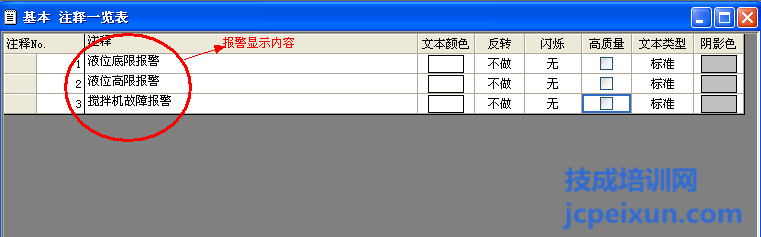

基本注释内容(如图4-1):


(图4-1)

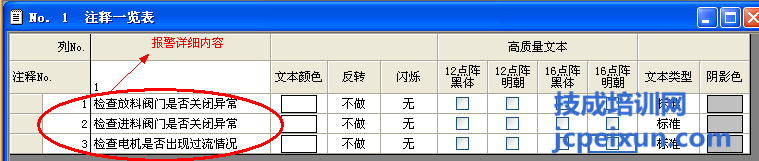

新建注释内容用来显示报警详细信息如图(4-2):


(图4-2)

二、建立报警记录

打开报警记录有两种方法:

方法1、点击软件菜单栏中的“公共设置”中的“报警”选项中的“报警记录”打开“报警记录”组态界面。

方法2、在“报警记录显示”组态界面中的“显示项目*”里面,点击左上角的“报警记录公共设置”可以打开“报警记录”组态画面

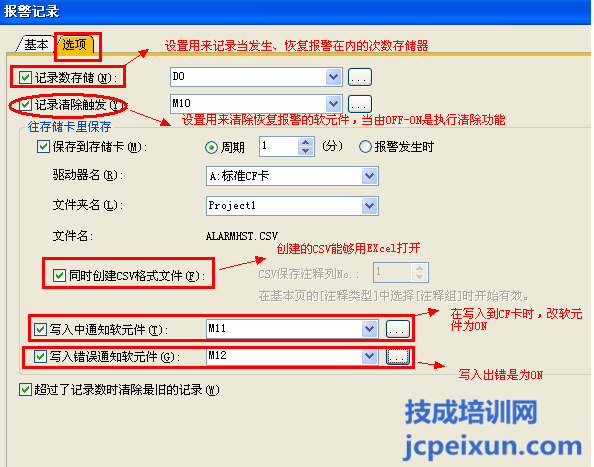

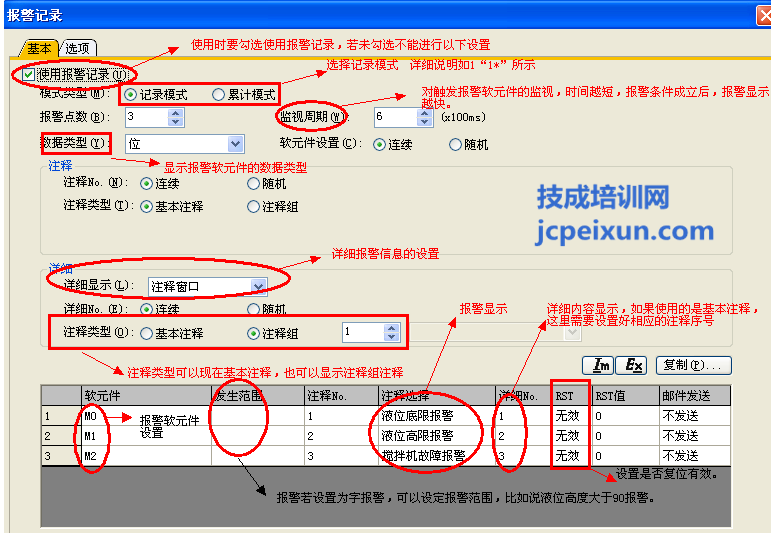

打开“报警记录”组态画面后需要对其进行组态,如图(4-3,4-4)所示:

(1*) 记录模式:将报警发生状况作为记录进行收集,已恢复的报警再次发生时,会作为新报警被收集。

累计模式:统计新的报警状况和累计时间,发生次数,已恢复的报警再次发生时,累计时间和发生次数分别累计相加,并收集新的报警信息(发生时间、恢

复时间、确认时间)。上次的报警信息(发生时间、恢复时间、确认时间)则可以根据[ 选项] 页中的设置,选择清除或者作为记录保留。


(图4-3)


(图4-4)

(未完,待续)


作者:技成培训网(曾鑫)
【本文为原创作品。未经同意,盗取必究!】
