三菱触摸屏的报警功能—浮动报警显示
唐琳
发布于2016-01-18 10:43
7
0
标签：三菱,触摸屏
浮动报警显示的概念：
报警发生时，将用户自制的注释从基本画面的右面向左浮动显示的功能。显示会反复进行直到报警的发生原因被排除为止。
当只发生一个报警时，发生的报警所对应的注释会从右到左浮动显示。当发生多个报警时，发生的报警所对应的注释会按发生的顺序从右到左浮动显示。
浮动报警显示与用户报警显示一样，必须先登入注释，所以需要先建立注释，建立注释不能建立基本注释，需要另外新建注释。
浮动报警的组态：

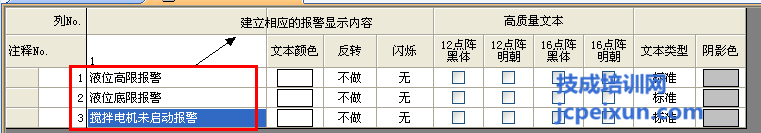

点击GT designer3软件中的“公共设置”选项，选择里面的“注释”选项中的“新建注释组”选项，新建一个注释组，然后编写相应的报警显示内容，如图所示：
注释建立好后，进行报警的组态，点击GT designer3软件中的“公共设置”选项，选择里面的“报警”选项中“浮动报警”弹出浮动报警组态界面 ，如图所示先组态基本功能：

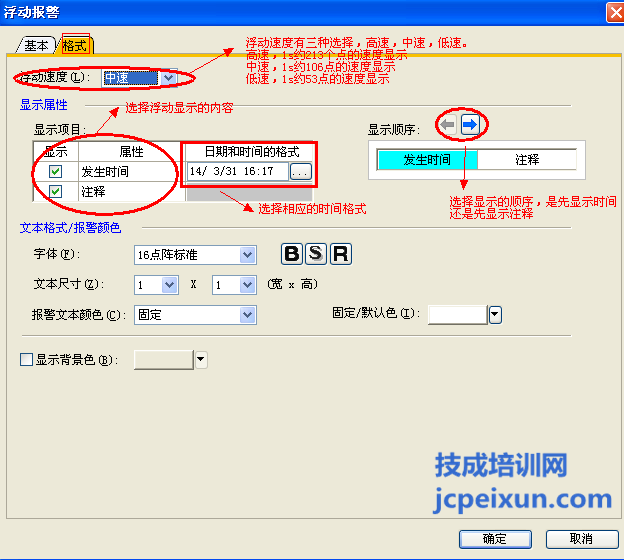

格式的组态：
报警成立的情况下，在触摸屏上下方有浮动的报警显示，如图所示：
浮动报警只显示用户报警，当报警原因消除后，浮动报警信息跟着消除。
作者：技成培训网（曾鑫）
【本文为原创作品。未经同意，盗取必究！】
