接近开关的选型

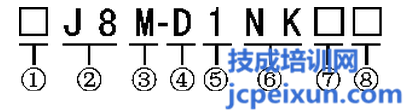

接近开关的命名方式：
① ：接近开关的种类
② ：接近开关的外形代号
③ ：接近开关的安装方式
④ ：接近开关所接的电源电压类型
⑤ ：接近开关所能检测的距离
⑥ ：接近开关输出张图
⑦ ：接近开关的连接方式
⑧ ：接近开关感应面的方向
至于每一个代号的含义大家可以参考接近开关的使用说明
接近开关的选型，主要遵循以下原则：
1、 检测金属时优先选择感应式接近开关，检测非金属时优先选择电容式接近开关，检测磁信号时优先选择磁感应式接近开关。
2、 外观的选择，次选择要根据实际使用场合及使用情况来进行选择，常用的有圆柱螺纹形状的。
3、 检测距离的选择，根据需要选用，但要注意同一接近开关检测距离并不是恒定的，接近开关的检测距离与被检测物体的材料、尺寸以及物体的移动方向有关。
4、 信号输出的选择，选择输出的是交流信号还是直流信号，交流接近开关输出的是交流信号，直流接近开关输出的是直流信号，直流输出的信号又有NPN输出和PNP输出之分。另外负载的电流一定要小于接近开关的输出电流。
5、 触头数量的选择。接近开关又常开触头和常闭触头，可根据具体的情况来进行选择。
6、 开关频率的选择，开关频率觉得了这个开关的响应速度，开关频率指的是每秒从“开”到“关”转换的次数。直流接近开关可达200KHZ，交流接近开关要小一些只能达到25HZ。
7、 接近开关额定电压的选择，对于交流型的接近开关，优先选用AC220V或是AC36V，对于直流型的接近开关，优先选择DC12V或是DC24.
