【S7-300使用指南】14.Step7参考数据
唐琳
发布于2015-12-30 11:25
42
1
标签：程序编写, 软件,
在Step7软件的使用中参考数据是西门子提供给我们一个非常重要的功能合集，其中包括了交叉参考、查看分配、查看程序结构、查看未使用的符号、查看不带符号地址。五个独立的功能。下面我们一起来具体看看这5个功能的具体作用与使用方法
1 交叉参考 交叉参考在Step 7中的主要作用是查看地址在程序中的使用情况。

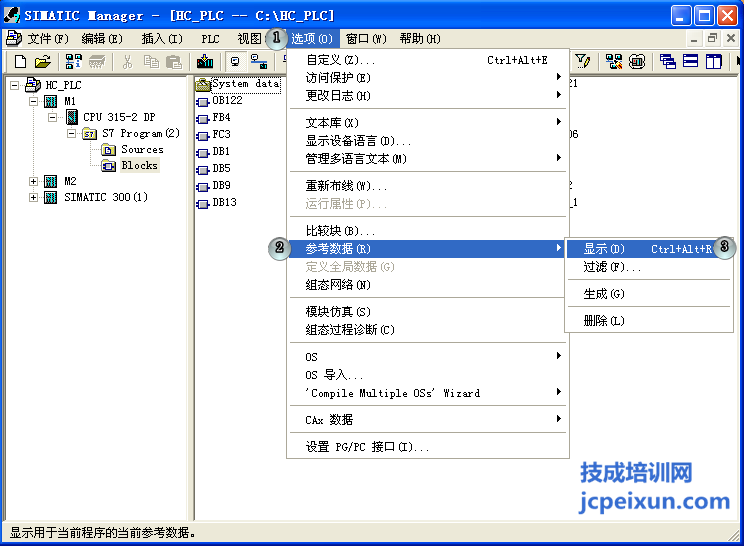

1) 点击选项，选择参考数据，选择显示
图1-1

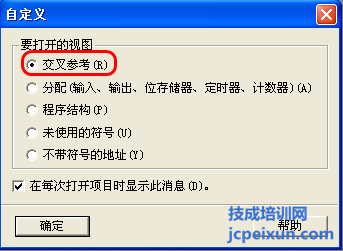

2) 选择交叉参考点击确定
图1-2

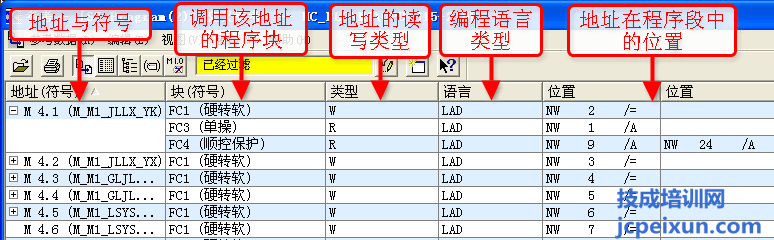

3) 通过图 1-3我们就可以非常清楚的看到每个地址在整个程序中的使用情况
图 1-3
2 查看分配 查看分配这一项功能的主要作用同样是查看所有地址在程序中的使用情况，但是这里查看的是哪些地址使用了，哪些地址没有使用。

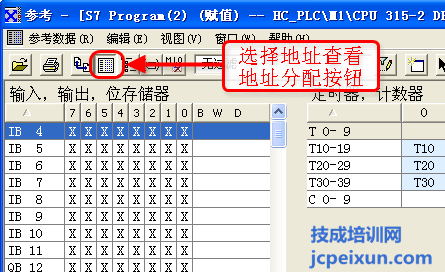

1) 选择查看地址分配按钮进入查看地址分配界面
图2-1

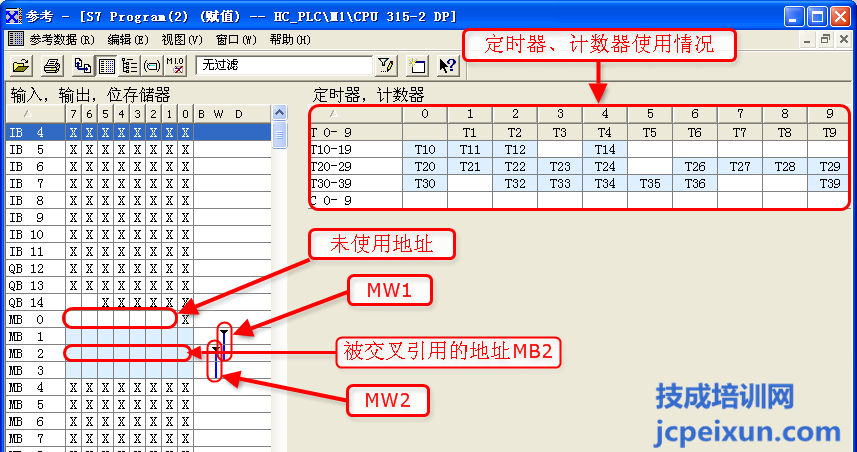

2) 检查地址使用情况是否有交叉引用，这里大家可以看出地址MW1和MW2共用了MB2因此如果MW1的数据发生变化，会影响到MW2同理MW2的变化也会影响到MW1
图2-2

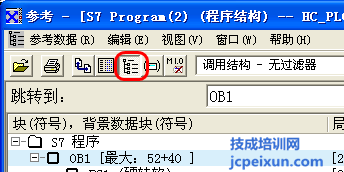

3 查看程序结构 1) 点击程序结构按钮进入程序结构界面
图3-1

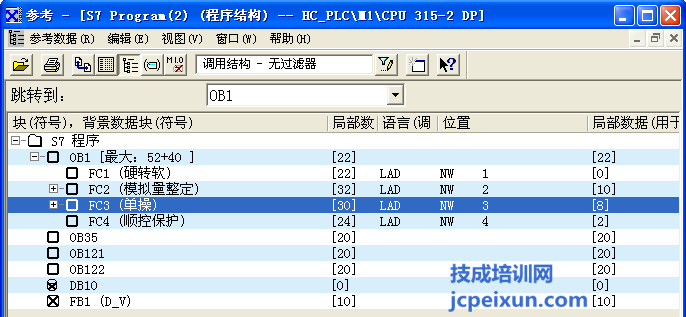

2) 查看程序结构
图3-2

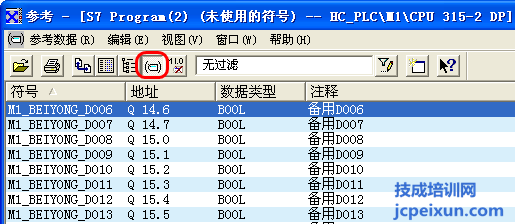

4 查看未使用的符号 1) 点击未使用符号按钮进入未使用符号界面
图4-1

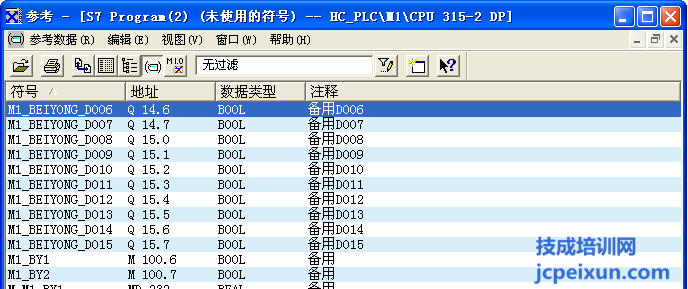

2) 查看哪些符号表中的符号在程序中没有使用
图4-2

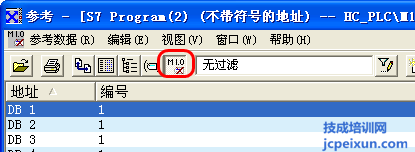

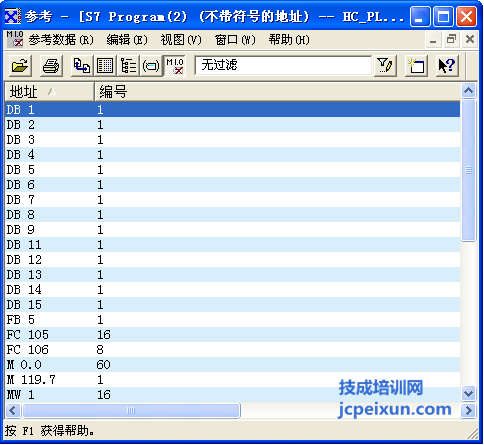

5 不带符号的地址 1) 点击不带符号地址按钮进入不带符号地址界面
图5-1
2) 查看程序中哪些用到的地址没有在符号表中定义符号
图5-2
