当前位置：技成首页 > 文章中心 > 三菱PLC > 三菱FX系列PLC结构化编程实例（3）——加计数器的使用
对于一些串联，并联程序来说，其实用结构化编程跟我们使用的简单工程的编程来讲基本是是差不多。 这次我们主要说下计数器的实例应用

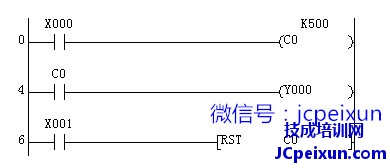

如图所示：通过X0来检查产品流过的个数，当流过的产品达到500个的时候，指示灯Y0量。 软元件，X0：信号检查按钮， X1：计数器复位按钮 Y0：指示灯 简单工程的编程方式：

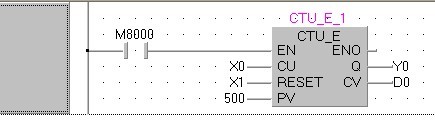

结构化编程：
指令说明，CTU表示加计数器，加上“-E”表示的是带有使能输入和输出的，就是说指令盒上增加了EN。和ENO两个管脚。 CU，记录的信号端，如这里记录的是X0的次数。 RESET：计数器复位端，复位信号为ON后，计数器的当前值变为0 PV :计数器的设定值 Q：输出触点，当设定值等于当前值后，Q端输出为ON。 CV：存储计数器的当前值。
作者：技成培训网（曾鑫）
版权为技成所有，未经同意，盗取必究！
